Apraksts

Acrel Din Rail vienfāzes maiņstrāvas enerģijas skaitītājs ir paredzēts elektroapgādes sistēmai, rūpniecības un kalnrūpniecības uzņēmumiem un komunālajiem uzņēmumiem, lai aprēķinātu elektroenerģijas patēriņu un pārvaldītu elektrisko pieprasījumu. Tam ir augsta precizitāte, mazs izmērs un vienkārša uzstādīšana. Tas integrē visu elektrisko parametru mērījumus ar visaptverošu elektroenerģijas uzskaiti.

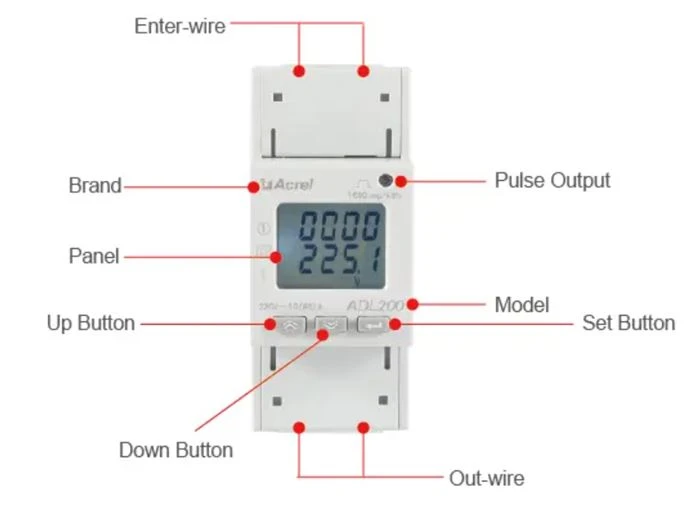

Izskatu

Parametrus

Ieejas spriegums	Atsauce spriegums	AC220V
	Atsauce frekvence	50Hz
	Jauda Patēriņu	<>
Ievades strāva	Pamata strāva	10A
	Maksimālo strāva	80A
	Sākot strāva	4‰Ib
	Patēriņu	<>
Mērījumu veiktspēja	Mērīšanas precizitāte	1klase
Mērījumu veiktspēja	Mērīšanas diapazons	000000.00 ~ 99999999 kWh
Pulksteņa precizitāte	Kļūda≤0.5s/d
Aktīvais pulss	Impulsa platums	80±20ms
Aktīvais pulss	Pulsa konstante	1000imp/kWh
Saziņas	Saskarne	RS485(A+、B-)
	Sakars Režīmā	Ekranēti vītā pāra vadītāji
	Protokols	MODBUS-RTU
Funkcija	Funkcijas apraksts	Funkciju nodrošināt
KWh mērīšana	Vienfāzes aktīvais kWh (pozitīvs un negatīvs), 3 mēneši vēsturiskie enerģijas dati iesaldēti uzglabāšana	■
Elektrisko parametru mērīšana	Spriegums, strāva, Aktīvā jauda, Reaktīvā jauda, Šķietamā jauda, Jaudas koeficients un frekvence	■
LCD displejs	8 bitu sekcijas LCD displejs	■
Galvenā programmēšana	3 atslēgas, lai iestatītu tādus parametrus kā kods, adrese, bodēšanas likme, daudztarifu un komunikācijas protokols	■
Pulsa izvade	Aktīvās enerģijas impulsa outpu	■
Daudztarifu	Adaptēt 4 laika joslas, 2 laika intervālu sarakstus, 14 laika intervālu pa dienām un 4 tarifu likmes	□
Saziņas	Komunikācijas saskarne: RS485, Sakaru protokols: MODBUS-RTU	■

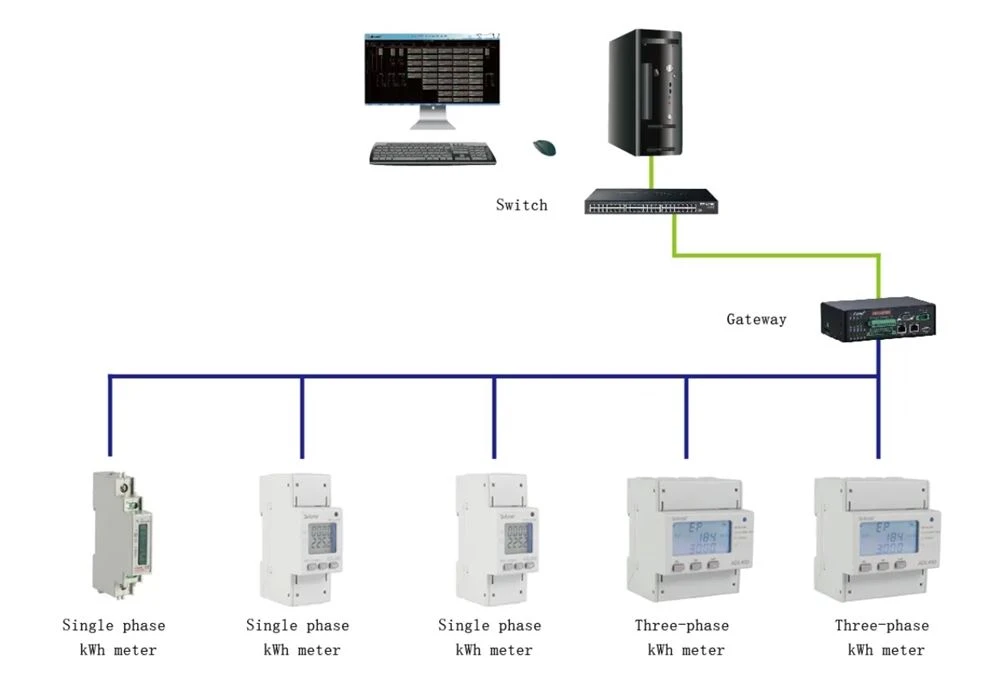

Mūsu vienfāzes jaudas mērītājs varētu pārbaudīt kopējo aktīvo kwh un izmērīt spriegumu, strāvu, jaudu un citus elektriskos parametrus, arī ar izvēles funkciju RS485 Modbus RTU. Ir ērti uzraudzīt, savākt un pārvaldīt elektroenerģiju. Tas ir aprīkots ar RS485 sakaru pieslēgvietu un pielāgots MODBUS-RTU. ADL var izmantot visu veidu vadības sistēmās, SCADA sistēmās un energopārvaldības sistēmās.

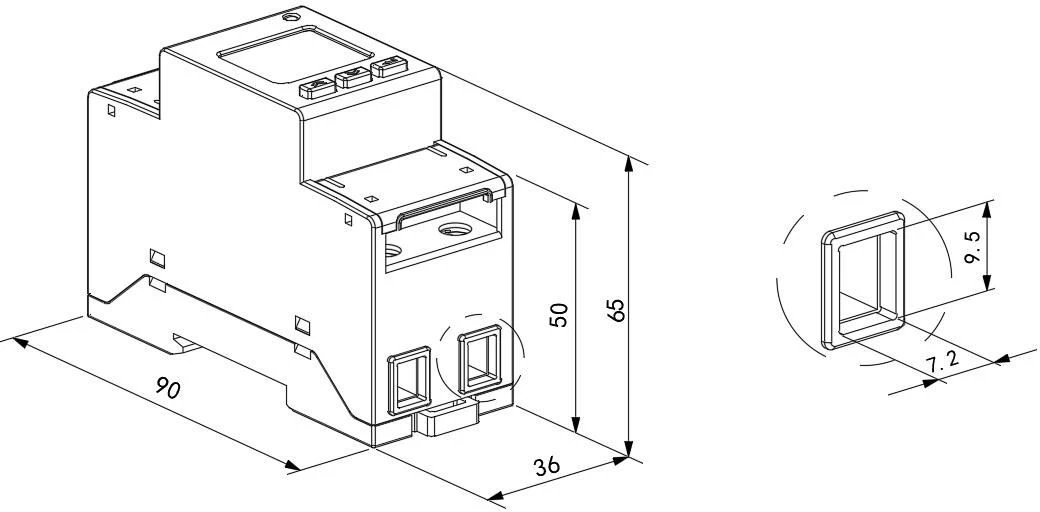

Dimensijas

Papildu strāvas padeves pārtraukums

●Kļūmes veiktspēja: enerģijas skaitītājs mirgo un neiedegas pēc barošanas.

●Problēmu novēršana:

1. Pārbaudiet, vai papildu barošanas avota elektroinstalācija atbilst

instrumenta elektroinstalācijas shēma un tas, vai elektroinstalācija ir vaļīga vai nokrīt;

2. Izmantojiet vairāku skaitītāju, lai izmērītu, vai papildu barošanas avota ieejas sprieguma vērtība ietilpst instrumenta normālā darba sprieguma diapazonā.

Signāla ievades kļūme

●Kļūmes veiktspēja: pēc enerģijas skaitītāja ievades displeja jauda vai enerģijas skaits nav precīzs.

●Problēmu novēršana:

1. Pārslēdziet enerģijas skaitītāja displeja saskarni uz jaudas (aktīvs P, jaudas koeficients λ) saskarni, pārbaudiet, vai jaudas displejs ir negatīvs un vai jaudas koeficients ir starp

0.9-0.95, un pēc tam pārbaudiet, vai strāvas signāla līnijas ieeja un izeja ir apgriezta ( Tas ir, strāvas ienākošajai līnijai jāatbilst instrumenta ienākošajam galam) Un saskaņā ar enerģijas skaitītāja vadu.

Komunikācijas kļūme

●Kļūmes veiktspēja: pēc enerģijas skaitītāja ievades tas nevar normāli sazināties ar resursdatoru.

●Problēmu novēršana:

1. Sprieguma vērtībai starp mērinstrumenta sakaru izeju A un B jābūt starp +(4.4–4.5)V;

2. Pārbaudiet, vai sakaru vadu metode ir pareizi savienota ar vadu saskaņā ar elektroinstalācijas diagrammu (tas ir, instrumenta a/B sakaru terminālim jāatbilst sakaru seriālajam portam A/B).
