Trīsfāzu priekšapmaksas enerģijas skaitītājs

● Mērīšana: 3 fāzu kWh (0,5 s klase), kVarh, aktīvā jauda, reaktīvā jauda, strāva, spriegums utt.
● Nominālais spriegums: 3 x 380–456 V maiņstrāva&45–65 Hz (sprieguma signāla ieeja kalpoja arī kā skaitītāja barošanas avots)
● Nominālā strāva: 3x10(80)A maiņstrāva (tiešais savienojums); 3x1(6)A maiņstrāva (savienots, izmantojot CT)
● Sakari: RS485 (MODBUS-RTU); Infrasarkanais
● Automātiskā vadība: iebūvēts turēšanas relejs ieslēgšanas-izslēgšanas vadībai
● Vairāku tarifu&Vairāku tarifu: 4 tarifu likmes (smailes, maksimuma, ielejas un plakanas kWh vienības cena)
● Modelis: ADL300-EY

Apraksts

Pašlaik Acrel ir trīs priekšapmaksas enerģijas skaitītāji, ADL100-EY vienfāzes priekšapmaksas skaitītāji ar ievadvadību, ADL300-EY trīsfāzu priekšapmaksas skaitītāji ar iekšējo vadību un ADF400L priekšapmaksas skaitītāji, tos plaši izmanto, lai aprēķinātu vienu un trīs. -fāzes aktīvā enerģija attiecīgi 50 Hz frekvencē. Skaitītājam ir priekšapmaksas, slodzes kontroles un RS485 komunikācijas funkcijas utt. Iekšpusē esošajiem skaitītājiem ir neliels turēšanas pārtraukums, lai realizētu strāvas ieslēgšanu vai izslēgšanu. Ar Acrel IoT EMS platformu var realizēt tālvadības pulti jaudu. Šie skaitītāji atbilst saistītajām elektronisko jaudas mērītāju tehniskajām prasībām standartos IEC62053-21, IEC62053-22.

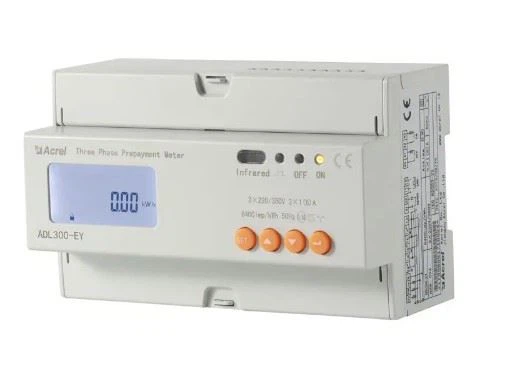

Izskats

Parametri

Tehniskais parametrs		ADL300-EY
spriegums	Atsauces spriegums	3×220/380V
	Atsauce biežums	50 Hz
	Patēriņš	& lt;4VA (katra fāze)
Pašreizējais	Ievades strāva	1(6)A,10(80)A
	Starta strāva	Pievienojiet tieši: 0,004 Ib, pievienojiet, izmantojot CT: 0,002 In
	Patēriņš	& lt; 4VA (maksimālā strāva)
Mērīšana sniegumu	Precizitāte mērīšana	0.5s klase
Pulksteņa precizitāte		Kļūda ≤0,5 s/d
Aktīvs pulss	Impulsa platums	80 ms± 20 ms
Aktīvs pulss	Pulsa konstante	6400 imp/kWh, 400 imp/kWh
Saziņa ieslēgta	Interfeiss	RS485 (A+、B-)
	Savienojuma režīms	Ekranēti vītā pāra vadītāji
	Protokols	MODBUS-RTU

Function

Funkcijas nosaukums	Funkcijas apraksts		Funkcija nodrošināt
	ADL300-EY	ADL100-EY
kWh mērīšana	Kopā aktīvās kWh (pozitīvās un negatīvās kopā)		■
Elektrisko mērījumu veikšana parametrus	U,I,P,Q,S,PF,F		■
Priekšapmaksas režīms	Izmantojot RS485 sakarus, priekšapmaksas papildināšana, datu šifrēšana		■
Kontrole	Iebūvēts augstas kapacitātes apakšturēšanas relejs, lai sasniegtu slodzes ieslēgšanas-izslēgšanas kontrole		■
LCD displejs	8 bitu sekciju LCD displejs		■
Komunikācija	Komunikācijas interfeiss: RS485, Komunikācija protokols: MODBUS-RTU		■
Vairāku tarifu	4 tarifu likmes, 14 laika intervāls pa dienām		□F

（■： nozīmē standartu; □： nozīmē neobligāti)

Piezīme:Priekšapmaksas režīma funkciju var sasniegt tikai ar Acrel Co, Ltd. izstrādāto priekšapmaksas sistēmu.

Izmēri

Tiešais savienojums

Savienojiet, izmantojot CT

Piezīme: tiešā savienojuma griezes moments nedrīkst būt lielāks par 4,0 N·m, un savienojuma griezes moments, izmantojot CT, nedrīkst būt lielāks par 2,0 N·m.
