Anotācija
Zemes bojājumu aizsardzība elektriskajām ķēdēm, iekārtām un elektrības ugunsnelaimes gadījumiem, ko izraisa zemes defektu strāvas, arvien vairāk kļūst par ikdienas nepieciešamību. Lietotāja puses galvenajiem enerģiju patērējošajiem mezgliem ir izstrādāts un uzstādīts atlikušās strāvas relejs, lai reālā laikā uzraudzītu katras enerģiju patērējošās ķēdes atlikušās strāvas stāvokli. Reālā laikā uzraugot enerģijas patēriņu un ar to saistītos jaudas parametrus, tiek uzlabota enerģijas izmantošanas drošība, uzticamība un tehniskās apkopes efektivitāte, samazinātas apkopes darbaspēka izmaksas un realizēta atlikušās strāvas uzraudzība bez uzraudzības. Izmantojot reāllaika enerģijas patēriņa uzraudzību, datu vākšanu un trauksmi, tiek uzraudzīta atlikušā strāva strāvas sadales sistēmā, kā arī tiek nodrošināta lietotāja elektriskās ķēdes aizsardzība pret zemes bojājumiem, lai novērstu ugunsnelaimes un atlikušās strāvas izraisīti nelaimes gadījumi ar elektrošoku. Šeit ir īss ievads par mūsu uzņēmuma' ASJ atlikušās strāvas releja pielietojumu ūdens terases mājas projektā ap Maldivu salu.
Pārskats
Ūdens pilsētiņas ap salu Maldivu salās galvenokārt tiek izmantotas, lai uzņemtu tūristus no visas pasaules. Lietošanas vietas frekvence ir 50 Hz, un spriegums ir 220V TT vai TN sistēmas strāvas sadales līnijas. Klients cer uzraudzīt līnijas atlikušo strāvu, uzstādot atlikušās strāvas releju ūdens rindu mājas sadales skapī, un cer, ka reāllaikā uzraudzīto atlikušās strāvas vērtības attiecību pret iestatīto atlikušo strāvas vērtību var parādīt displeja panelī, kad attiecība sasniedz 80%, atlikušās strāvas relejs var nekavējoties brīdināt. Acrel ASJ10-LD1A sadarbojas ar atlikušās strāvas transformatoru. Veiksmīgi atrisinātas klienta' vajadzības pēc atlikušās strāvas uzraudzības uz vietas.
ASJ sērijas atlikušās strāvas relejs
ASJ sērijas strāvas darbības relejus var kombinēt ar zemsprieguma barošanas avotiem vai zemsprieguma kontaktoram, lai veidotu kombinētu strāvas padeves strāvas aizsardzību, ko galvenokārt izmanto 50 Hz maiņstrāvas, sprieguma un zem TT400V ierīcēm un TN sistēmas cauruļvadiem, papildus aizsardzībai pret zemes bojājumiem elektriskajām ķēdēm, lai novērstu zemes defektus. Bieži sastopami iekārtas bojājumi un to izraisīti elektriskie bojājumi var arī novērst personāla elektriskās strāvas trieciena risku un nodrošināt tiešu kontaktu aizsardzību.
Produkts atbilst GB/T 22387-2016&"; Katalizatora strāvas relejs &" prasībām.
ASJ sērijas sanitārās strāvas releji integrē līnijas pārsprieguma un zem sprieguma aizsardzības funkcijas un automātiskas papildu funkcijas normālam spriegumam. Produkts ir mazs izmērs, augsta precizitāte, elastīga struktūra un viegli uzstādāms. Tā ir drošības aizsardzības ierīce civilās celtniecības jomā.

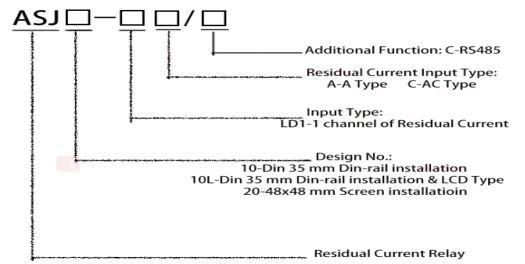

Modeļa apraksts
Tehniskās īpašības
tehniskais parametrs | rādītājs | |||
Ierakstiet maiņstrāvu | A tips | |||
ievadi | Nominālā atlikušā darbības strāva I △ n | 0.03、0.1、0.3、0.5(A) | 0.03,0,05,1,0,3,3,0,0,3,1,5,310,30 (A) 3. piezīme | |
Ierobežojuma laiks bez transportlīdzekļa vadīšanas △ t | 0.1、0.5(s) | 0, 0, 06, 0, 1, 0, 2, 0, 3, 0,5, 0, 8, 1, 4, 10 (s) 4. piezīme | ||
Nominālā atlikušā bezdarbības strāva I △ nē | 50%I△n | 50%I△n | ||
veiktspējas īpašības | vienkārša sinusoidāla maiņstrāva | vienkārša sinusoidāla maiņstrāva un pulsējoša līdzstrāva | ||
biežums | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
darbības kļūda | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
izvade | izvades režīms | viena ir normāla slēgšana, bet otra - pārveidošanai | viena ir normāla aizvēršanās vai atvēršana, bet otra - pārveidošanai | |
kontakta spējas | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
atiestatīšanas režīms | vienu uz vietas un tālsatiksmes, | vienu uz vietas, tālsatiksmes un automātisko | ||
enerģijas padeve | sprieguma diapazons | AC110V 、 AC220V （pieļaujamā kļūda ± 10%） | AC110V, AC220V, DC85-270V （Pieļaujamā kļūda ± 10%） | |
jaudas izkliede | ≤5W | |||
jaudas frekvence iztur spriegumu | Maiņstrāvas faktiskā vērtība starp barošanas avotu, ieeju un izeju: 2 kV/1 min | |||
normālā darbībā | temperatūra | darba temperatūra: -20 ℃ ~ +55 ℃ uzglabāšanas temperatūra: -30 ℃ ~ +70 ℃ | ||
mitrums | ≤95%RH, ar mitruma kondensāciju un kodīgu gāzu vietu | |||
augstums virs jūras līmeņa | ≤2000m | |||
piesārņojuma klase | Trešā pakāpe | |||
uzstādīšanas kategorija | Ierakstiet Ⅲ | |||
3. piezīme. ASJ10L-LD1A nominālā atlikušās darbības strāva IN ir 10mA-30A nepārtraukti regulējama;
4. piezīme. ASJ10L-LD1A braukšanas laika ierobežojums N ir nepārtraukti regulējams 0-10S.

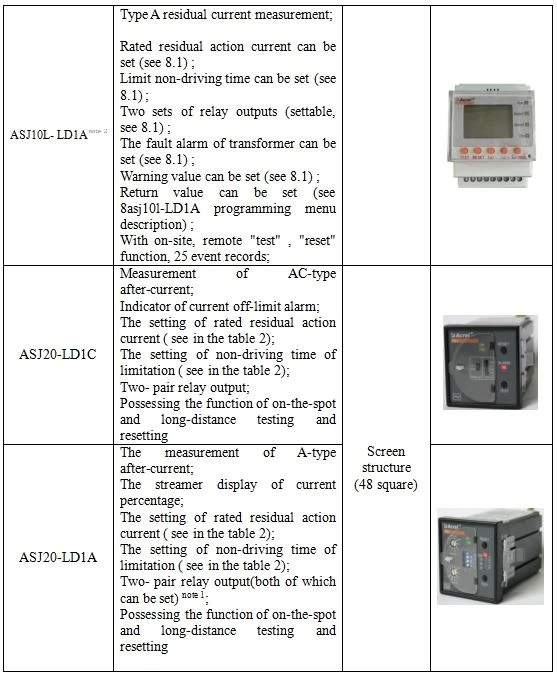

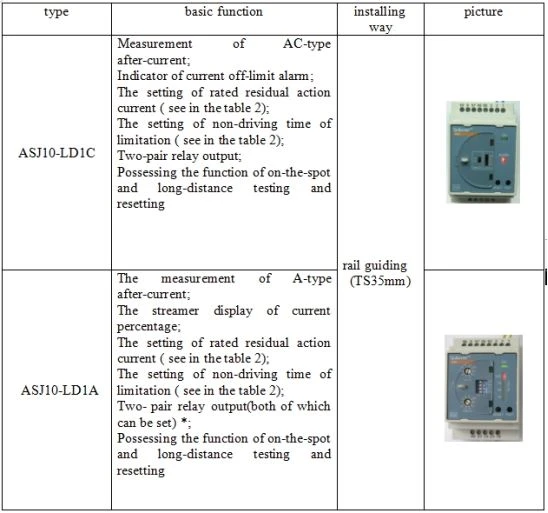

Produktu veidi
Piezīme 1 re Releja iestatīšanas funkcija nozīmē, ka jūs varat pats iestatīt releja inicializāciju un izvadi, ko veic paneļa skalas slēdzis; konkrēto iestatīšanas rokasgrāmatu var atrast 5. tabulā.
2. piezīme. TION IZVĒLES FUNKCIJA C: RTU sakari RS485, modelis ASJ10L-LD1A/C

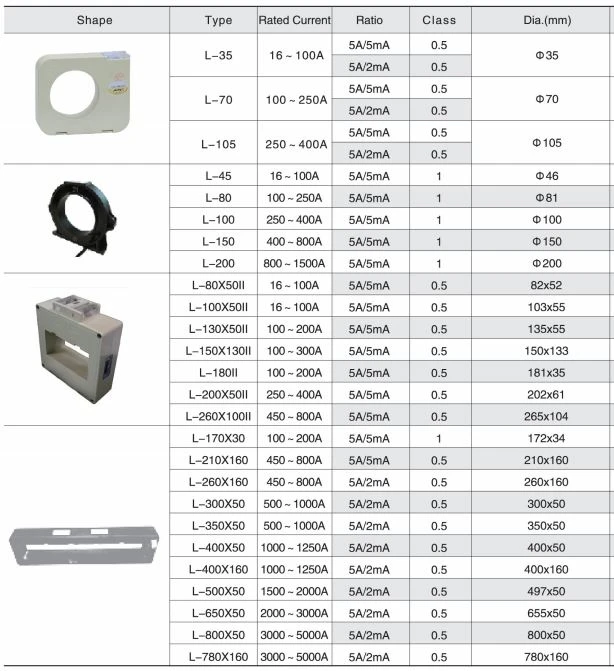

Atlikušās strāvas transformatora izvēle

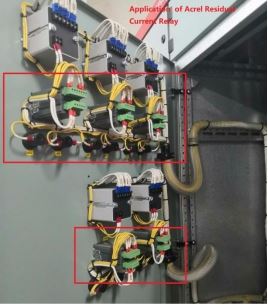

Uzstādīšana
Kopsavilkums
ASJ sērijas atlikušās strāvas relejam ir ļoti augsta veiktspējas un cenas attiecība. Atlikušās strāvas relejs kā uzlabots inteliģents un digitāls atlikušās strāvas uzraudzības instruments ir plaši izmantots ienākošajā līnijā vai vienfāzes vai trīsfāzu mājsaimniecības apakškastē. Elektroiekārtas elektroenerģijas sadales līnijā.
