Acrel piedāvā risinājumus Pekinas ziemas olimpisko spēļu norises vietām

1.Pārskats

Pekinas ziemas olimpiskās spēles tiks svinīgi atklātas 2022. gada 4. februārī. Šis ir nozīmīgs notikums nozīmīgā vēsturiskā mezglā manā valstī. Tā ir svarīga iespēja parādīt valsts' tēlu, attīstīt valsti un iedvesmot nacionālo garu. Tuvojoties grandiozajam notikumam, kas ir svarīgs olimpisko spēļu rīkošanas pamatnosacījums, Pekinas ziemas olimpisko spēļu norises vietu būvniecība vienmēr ir piesaistījusi lielu uzmanību, kā arī stabila un uzticama norises vietu elektroapgādes un sadales sistēmas darbība. ir galvenā prioritāte.

Vietnes āra vide ir salīdzinoši skarba, un temperatūra ir pat mīnus 20 grādi. Lai nodrošinātu drošu elektroapgādi, katrs štābs veic elektroapgādes atbalsta spēju testus atbilstoši elektroapgādes pienākumiem un pārbauda katras norises vietas elektroapgādes uzdevumus, galveno barošanas avotu un pašu nodrošināto avārijas elektroapgādi. Piegādes situācija, svarīgu kravu darbība, releja aizsardzības darbība, avārijas reaģēšanas plāns, rezerves daļas, loģistikas atbalsts uc barošanas avota un strāvas aizsardzības aprīkojuma, piemēram, kabeļu atzaru kastes, ATS barošanas kārbas un UPS barošanas kārbas. Malu skaitļošanas vārteja apkopo elektriskos datus, temperatūru un mitrumu, kondensāciju, kontakta temperatūru un citus datus iekštelpu un āra elektroenerģijas sadales skapjos un automātiski pielāgo tos, lai sasniegtu labus darbības apstākļus, realizējot viedo uzraudzību no UPS līdz zemā sprieguma - slēdzim. ziemas olimpisko spēļu norises vietas beigās, lai savlaicīgi sniegtu ārkārtas atbalstu un uzlabotu elektroapgādes drošumu.

2.Sistēmas uzbūve

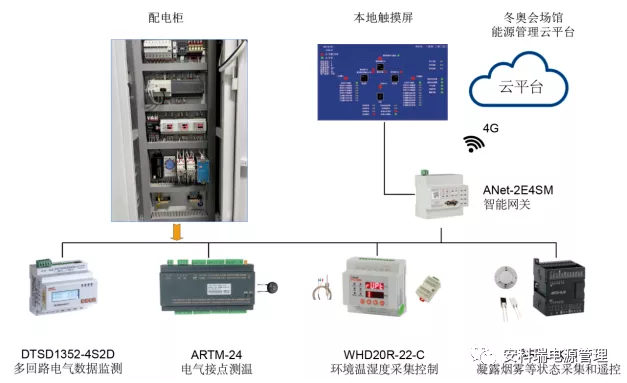

Sistēmu var iedalīt trīs slāņos: lauka ierīces slānis, tīkla komunikācijas slānis un platformas pārvaldības slānis.

Lauka ierīces slānis: ieskaitot DTSD1352 - 4S2D - MK, DTSD1352 - 4S2D, ArtM - 24, WHD46 - 33 - C, WHD20676 C, AUTU - C8 UN CITI - KJ8 UN CITI SIGNAL IEPIRKUMA IEKĀRTAS, ko izmanto, lai savāktu elektrisko darbību iekštelpu un āra izplatīšanā kastes Parametri, elektriskā kontakta temperatūra, apkārtējās vides temperatūra un mitrums kastē, kondensāts, dūmi un citi dati, un tos var automātiski kontrolēt ar iebūvēto - ANet - 2E4SM viedās vārtejas loģikā, lai pielāgotu temperatūru un mitrumu, lai uzturētu labu. darbības vidi sadales kārbas iekšpusē.

Tīkla sakaru slānis: ieskaitot ANet - 2E4SM viedo vārteju. Vārteja aktīvi apkopo lauka ierīču slāņa aprīkojuma datus un var veikt protokolu konvertēšanu, datu glabāšanu un augšupielādēt datus lokālajā skārienekrānā un norādītajā servera portā, izmantojot 4G tīklu. Temperatūras un mitruma kontroles iekārtas.

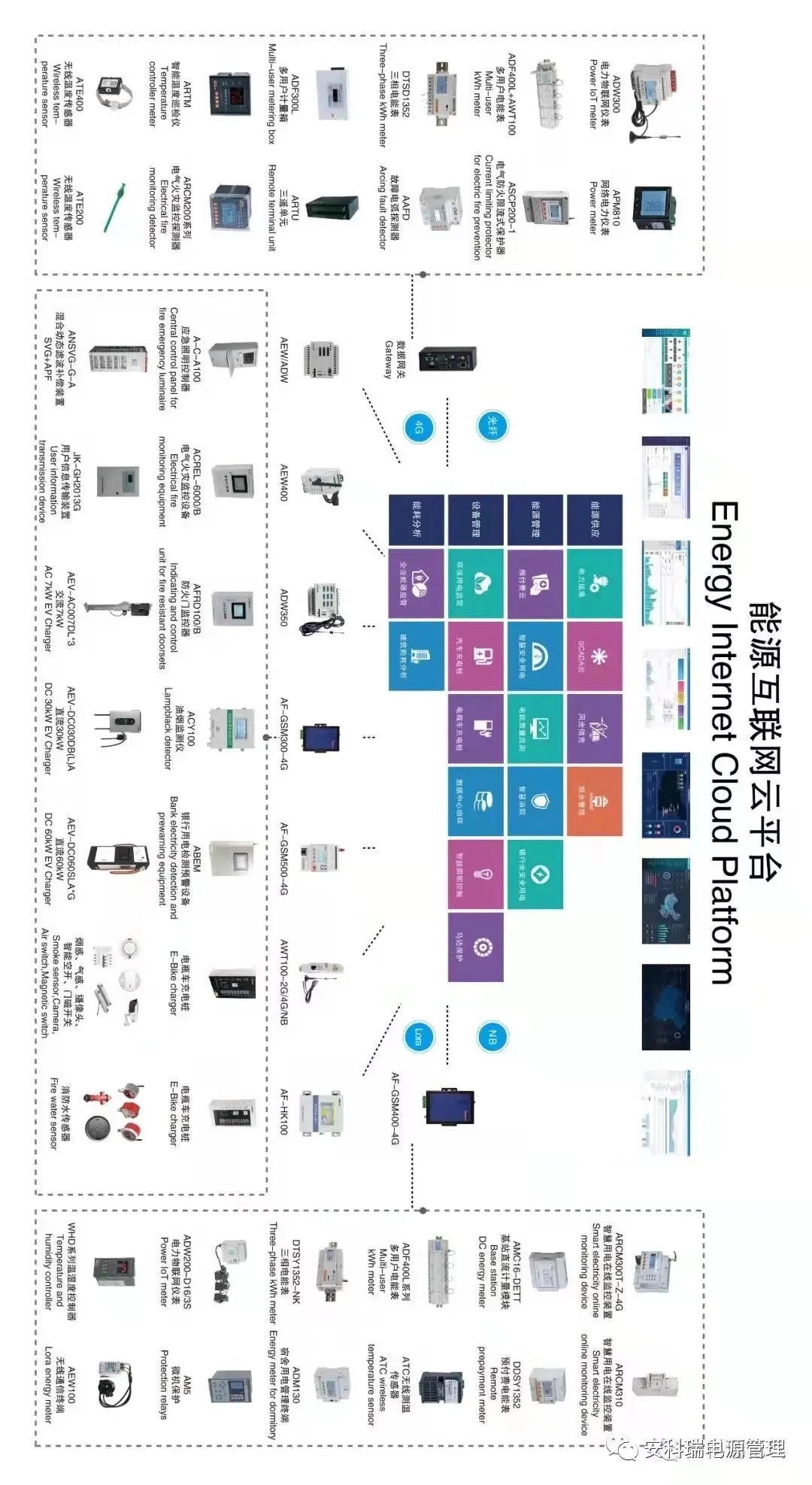

Platformas pārvaldība: liela platforma enerģijas pārvaldībai ziemas olimpiskajās spēlēs.

3.Risinājums

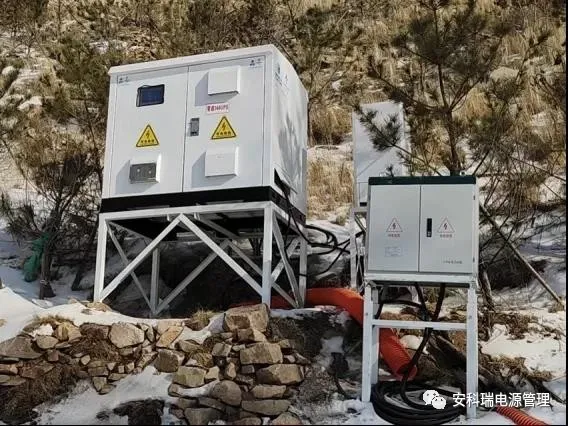

Vietne galvenokārt uzrauga un kontrolē trīs veidu sadales kārbas, tostarp kabeļu atzaru kārbas, ATS barošanas avota automātiskās komutācijas kārbas un UPS barošanas blokus, lai nodrošinātu stabilu un normālu sadales kārbu darbību stiprā aukstā vidē. Attālinātajā uzraudzībā ir iekļautas vairāk nekā 500 šo trīs veidu sadales kastes, un arī risinājumi dažādām sadales kārbām ir nedaudz atšķirīgi.

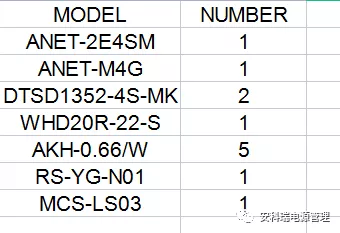

3.1. Ierīču inventāra konfigurēšana

3.2. Ieviešanas funkcija

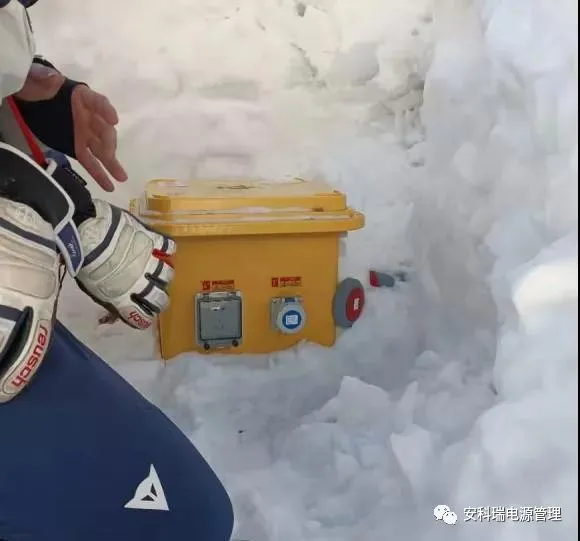

Pārraugiet atzarojuma ķēdes elektriskos parametrus. Kad temperatūra kastē ir pārāk zema, nospiediet trauksmes signālu un sāciet apkuri. Kabeļa savienotāja pārkaršanas trauksme.

Kondensāts ir konstatēts, lai sāktu apkures un ventilācijas dūmu signalizāciju. Kontaktligzdas barošanas avota statusa noteikšana. Pieņemiet IEC60870 - 5 - 104 protokolu, lai augšupielādētu Ziemas olimpisko spēļu norises vietas enerģijas pārvaldības platformā, izmantojot APN virziena tīklu.

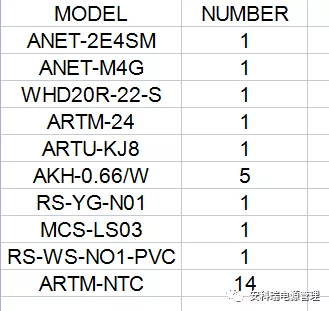

3.3. Ierīču inventāra konfigurēšana

3.4. Ieviest funkciju

Kad temperatūra kastē ir pārāk zema, nospiediet trauksmes signālu un sāciet apkures Kabeļa savienotāja temperatūras savākšanu, pārmērīgas temperatūras trauksmi. Kondensācijas trauksme tiek noteikta un tiek aktivizēta apkures ventilācija Dūmu un temperatūras un mitruma trauksmes.Pieņemt IEC60870 - 5 - 104 protokolu. augšupielādēt ziemas olimpisko spēļu norises vietas enerģijas pārvaldības platformā, izmantojot APN virziena tīklu

3.5. Ierīču inventāra konfigurēšana

3.6. Ieviešanas funkcija

Kad temperatūra kastē ir pārāk zema, nospiediet trauksmes signālu un sāciet sildīšanu Iekšējā pārkaršanas trauksme Kondensāta sildīšana Akumulatoru bloka neparasta trauksme Invertora atteices trauksme. Pieņemiet IEC60870 - 5 - 104 protokolu, lai augšupielādētu Ziemas olimpisko spēļu norises vietas enerģijas pārvaldības platformā, izmantojot APN. virziena tīkls

4. Uz - objekta apkope

Tuvojas ziemas olimpisko spēļu atklāšana. Lai nodrošinātu - vietā esošās elektroenerģijas sadales sistēmas normālu darbību, Acrelar pavēlēja inženieriem veikt apkopi - vietā un nodrošināt tehnisko atbalstu, lai uzvarētu grūtajā cīņā par jaudas aizsardzību 2022. gada Pekinas ziemas olimpiskajās spēlēs.

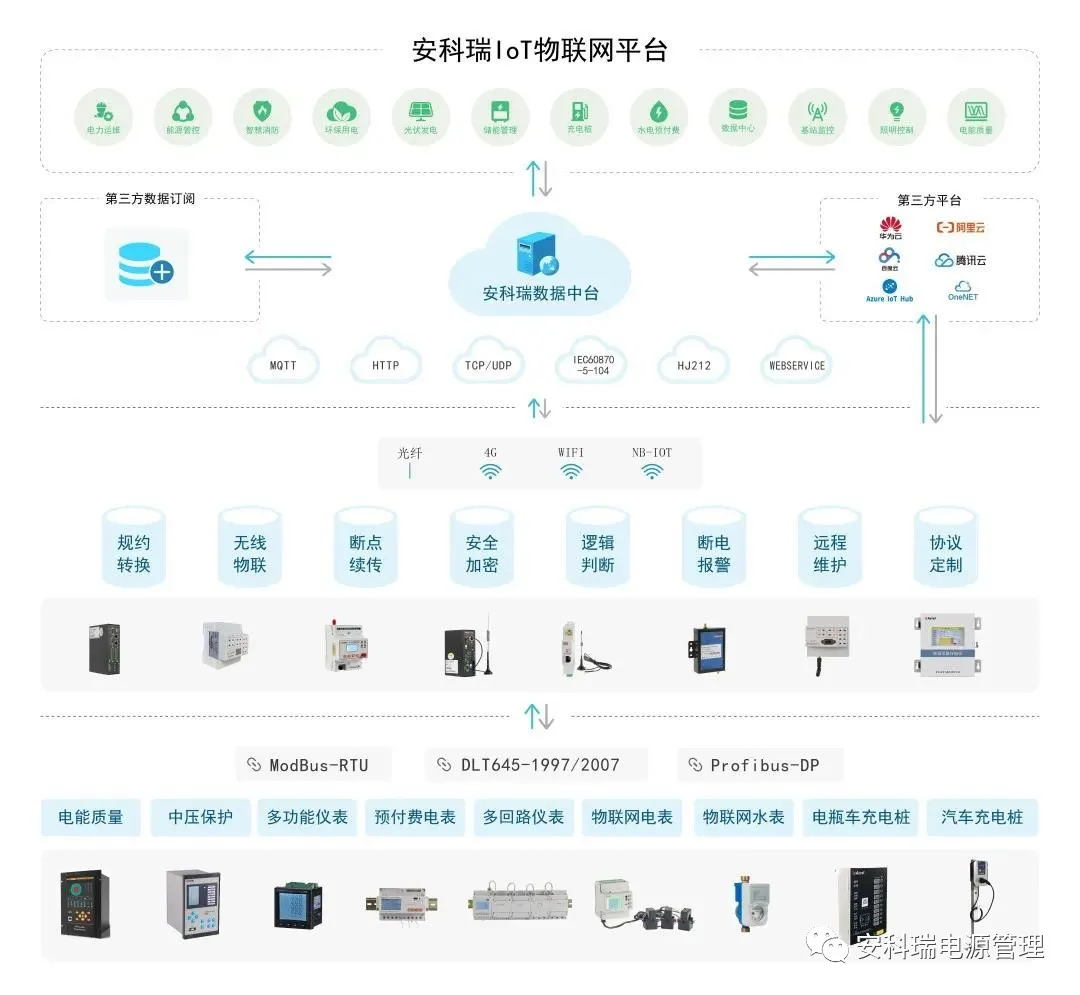

Acrel jau daudzus gadus ir cieši iesaistīts viedajā enerģijas sadalē, un pašlaik visā valstī darbojas vairāk nekā 14,{1}} risinājumi. Uzņēmums ir uzkrājis lielu pieredzi no termināļa sensoriem, malu skaitļošanas vārtejām līdz mākoņu platformām, kā arī nodrošina datu atbalstu un risinājumus vājajām saitēm elektroenerģijas sadales sistēmās dažādās vidēs, lai uzlabotu elektroenerģijas padeves uzticamību. Acrel šoreiz palīdzēs ar praktiskām darbībām. Ziemas olimpiskās spēles bija pilnīgi veiksmīgas.
