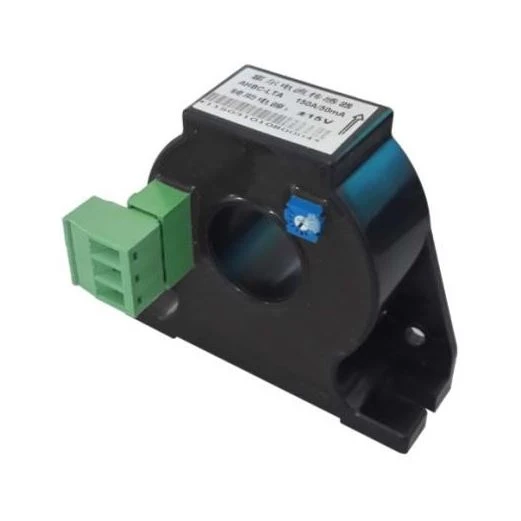

Slēgta cikla Zāles strāvas sensoru sauc arī par Hall magnētiskās balansēšanas strāvas sensoru. Tas ietver minēto teoriju ar magnētiskās balansēšanas teoriju. Citiem vārdiem sakot, feromagnētiskā lauka koncentrators koncentrē primārās strāvas radīto magnētisko lauku un piemēro to halles komponentam. Tad sprieguma signāla izeja no Hall komponenta tiek pastiprināta un kļūst par jaudas pastiprinātāja ieeju. Korespondējošās strāvas izlaide plūst caur sekundāro kompensējošo spoli. Sekundārās spoles ģenerētais magnētiskais lauks ir pretējs primārās strāvas ģenerētajam laukam. Tādā veidā primārais lauks tiek kompensēts, un zāles produkcija tiek pakāpeniski samazināta. Ja primārais lauks ir līdzvērtīgs sekundārajam laukam un nobīdes strāva saglabājas stabila, tā ir magnētiskā balansēšana. Šī ķēde galvenokārt sastāv no elektromagnētisma pārveidošanas komponenta, ķēdes pastiprinātāja un piedziņas kompensējošās ķēdes.
1 Paskaidrojums par tipu
2Spec. un izmērs (vienība：mm)

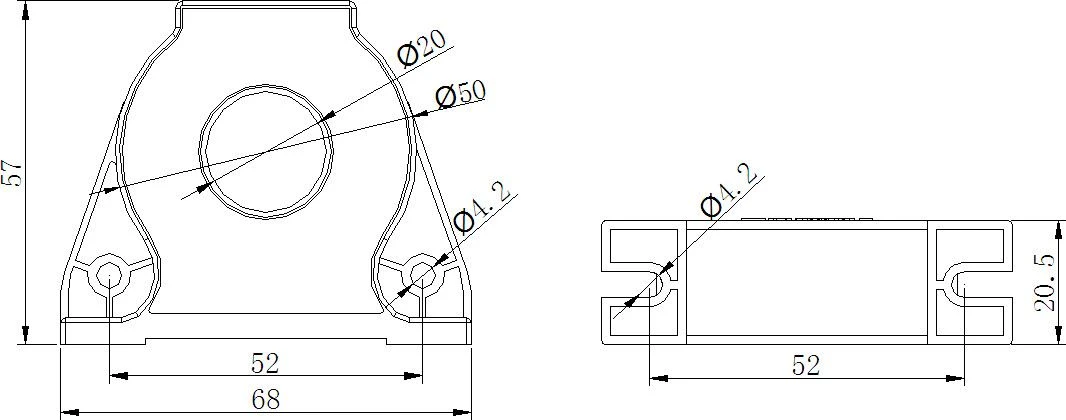

2.1 AHBC-LTA kontūras lielums
 |  |

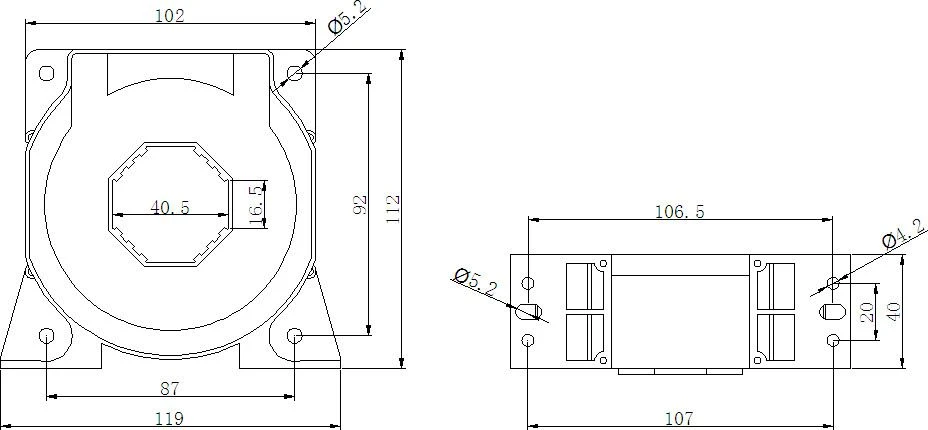

2.2AHBC-LT1005 kontūras lielums
 |  |

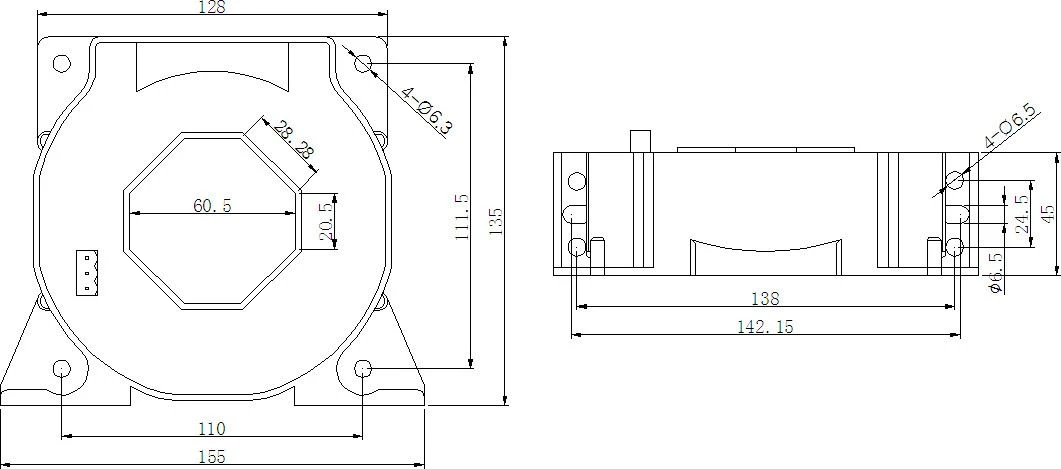

2.3 AHBC-LF kontūras lielums
 |  |
3.Spec. -parameter iekšējās atsauces tabulas
Specifikāciju | Nominālā strāva | Barošanas | Nominālā jauda | Mērīšanas apertūras atvērums (mm) | Precizitātes pakāpe |
AHBC-LTA | 100 ~ 300A | ±15V | 50mA /100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Piezīme: Maiņstrāvas un līdzstrāvas ievades strāvu var izmērīt, lūdzu, norādiet pasūtot.
4. Elektroinstalācijas metode
● Elektroinstalācijas termināļu definīcija
Piezīme: 1. Analogās izejas GND jābūt savienotai ar Power Ground.
2. Lūdzu, izvēlieties pareizo strāvas plūsmas virzienu.
