Apraksts

Vienfāzes elektriskais skaitītājs ADL100 ir paredzēts vienfāzes aktīvās enerģijas mērīšanai zemsprieguma sistēmās, tajā pašā laikā tas var izmērīt elektriskos parametrus, piemēram, spriegumu, strāvu, jaudu utt. Ir arī iespējams izvēlēties RS485. Šim jaudas skaitītājam ir mazāka tilpuma, augstas precizitātes, labas elektromagnētiskās saderības, vienkāršas uzstādīšanas priekšrocības utt. Visi skaitītāji atbilst IEC62053-21,IEC62053-22 standartu saistītajām elektronisko jaudas mērītāju tehniskajām prasībām.

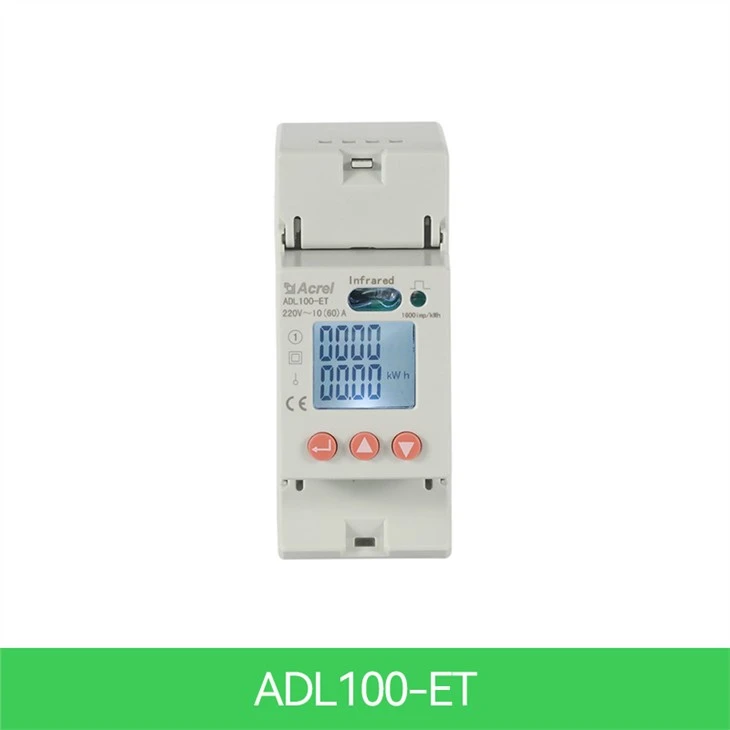

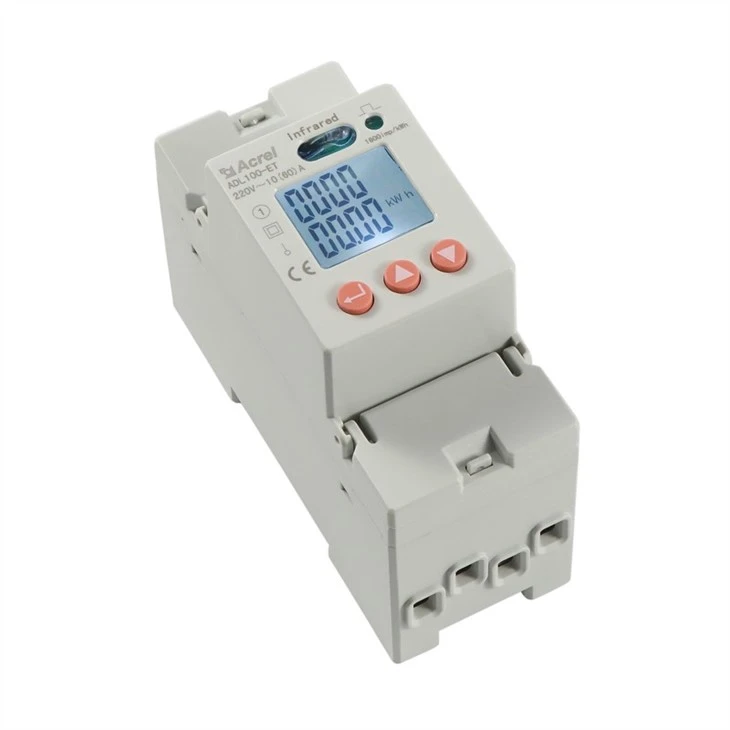

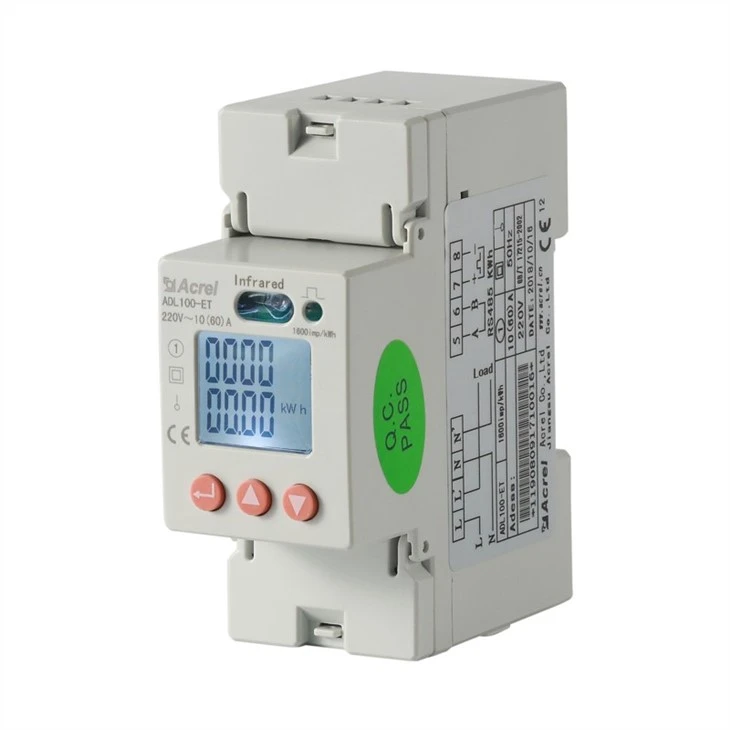

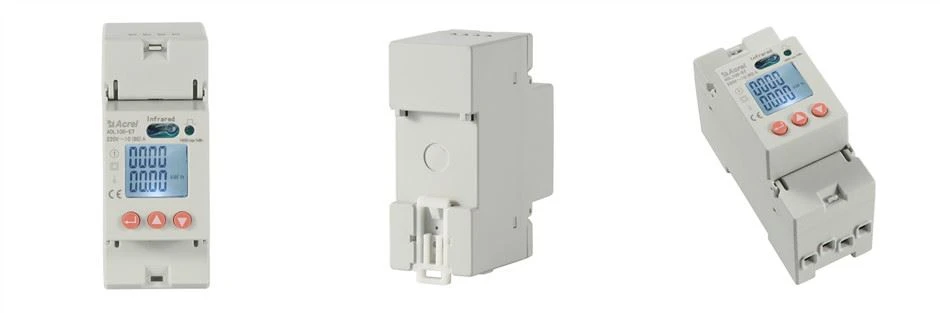

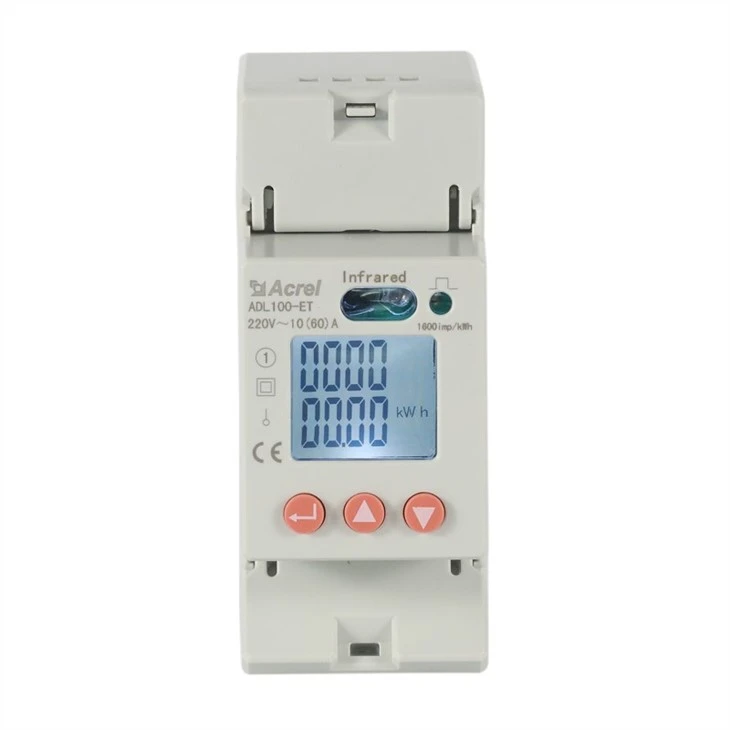

Izskats

1.1

Parametrs

Ieejas spriegums	Atsauces spriegums	AC 220V
	Atsauces frekvence	50 Hz
	Enerģijas patēriņš	<10VA
Ievades strāva	Pamatstrāva	10A
	Maksimālā strāva	60A
	Starta strāva	4‰Ib
	Patēriņš	<4VA (Maximum current)
Mērījumu veiktspēja	Mērīšanas precizitāte	1 klase
Mērījumu veiktspēja	Mērīšanas diapazons	000000.00~99999999 kWh
Pulksteņa precizitāte		Kļūda Mazāka vai vienāda ar 0.5s/d
Aktīvs pulss	Impulsa platums	80±20 ms
Aktīvs pulss	Pulsa konstante	1600 imp/kWh, LED
Komunikācija	Interfeiss	RS485(A+,B-)
	Savienojuma režīms	Ekranēti vītā pāra vadītāji
	Protokols	MODBUS-RTU

Funkcija

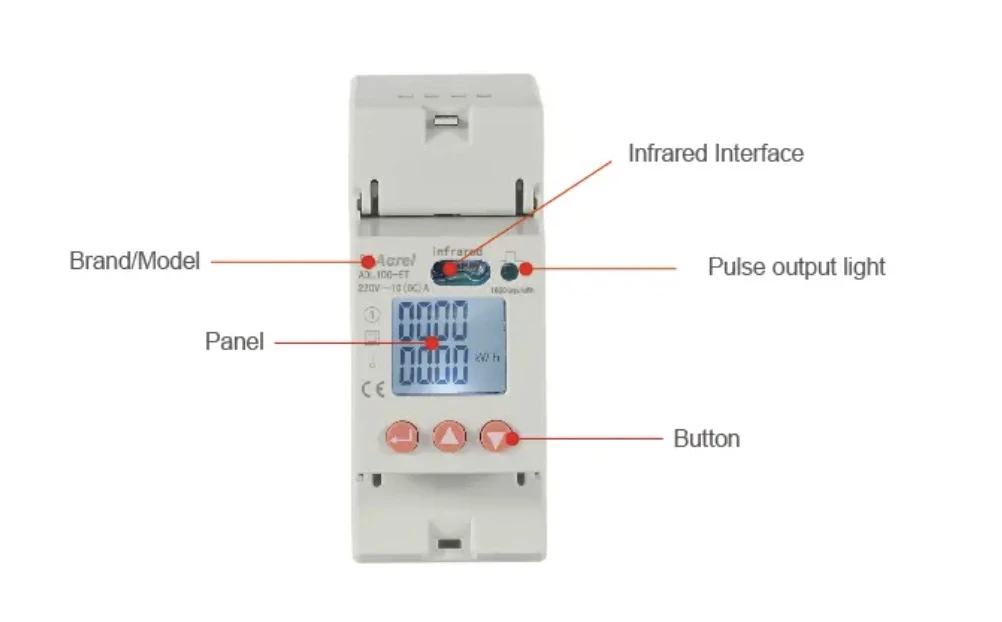

intro

Funkcija	Funkcijas apraksts	Funkciju nodrošināšana
kWh mērīšana	Vienfāzes aktīvā kWh (pozitīvā un negatīvā)	■
Elektrisko parametru mērīšana	Spriegums, strāva, aktīvā jauda, reaktīvā jauda, šķietamā jauda, jaudas koeficients un frekvence	■
LCD displejs	8 bitu sadaļa LCD	■
Atslēgu programmēšana	3 taustiņi, lai iestatītu tādus parametrus kā kods, adrese, datu pārraides ātrums, vairāki tarifi un sakaru protokols	■
Impulsu izvade	Aktīvās enerģijas impulsa izvade	■
Vairāku tarifu	Pielāgojiet 4 laika joslas, 2 laika intervālu sarakstus, 14 laika intervālus pa dienām un 4 tarifu likmes	□F
Komunikācija	Sakaru interfeiss: RS485, Sakaru protokols: MODBUS-RTU	□C
Komunikācija	Infrasarkanā komunikācija	■

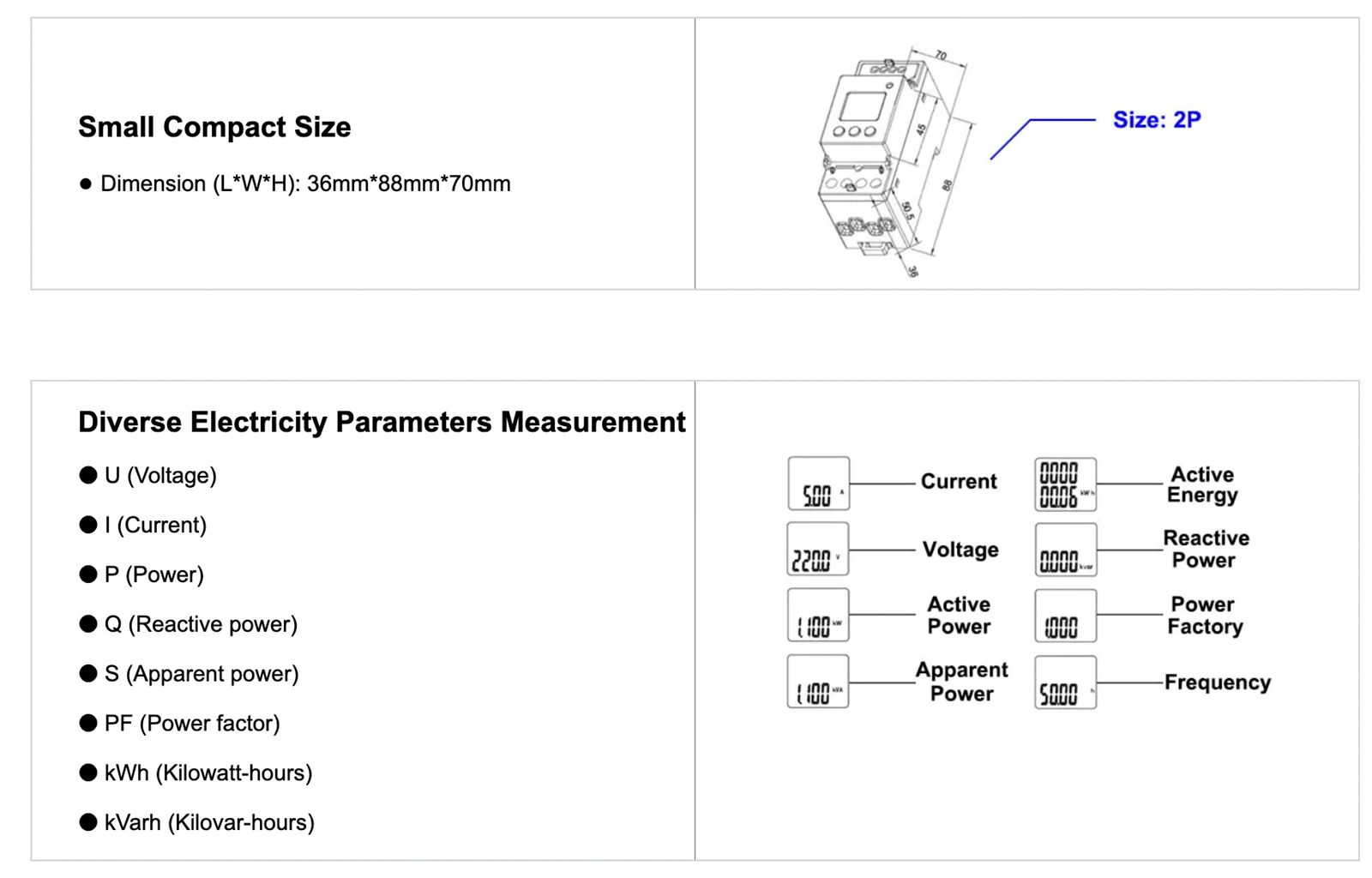

function-min

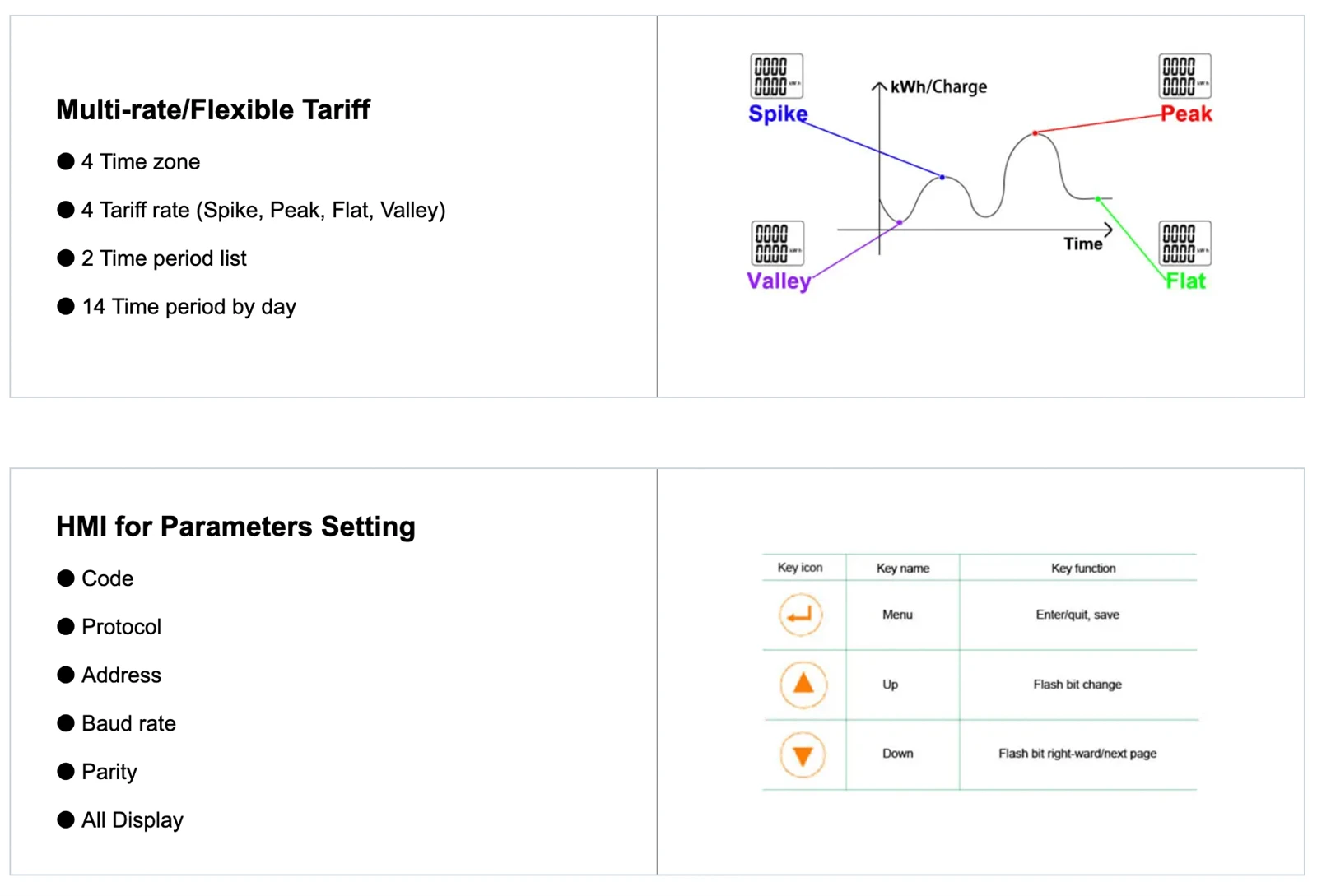

function2-min

Izmēri

1.2_

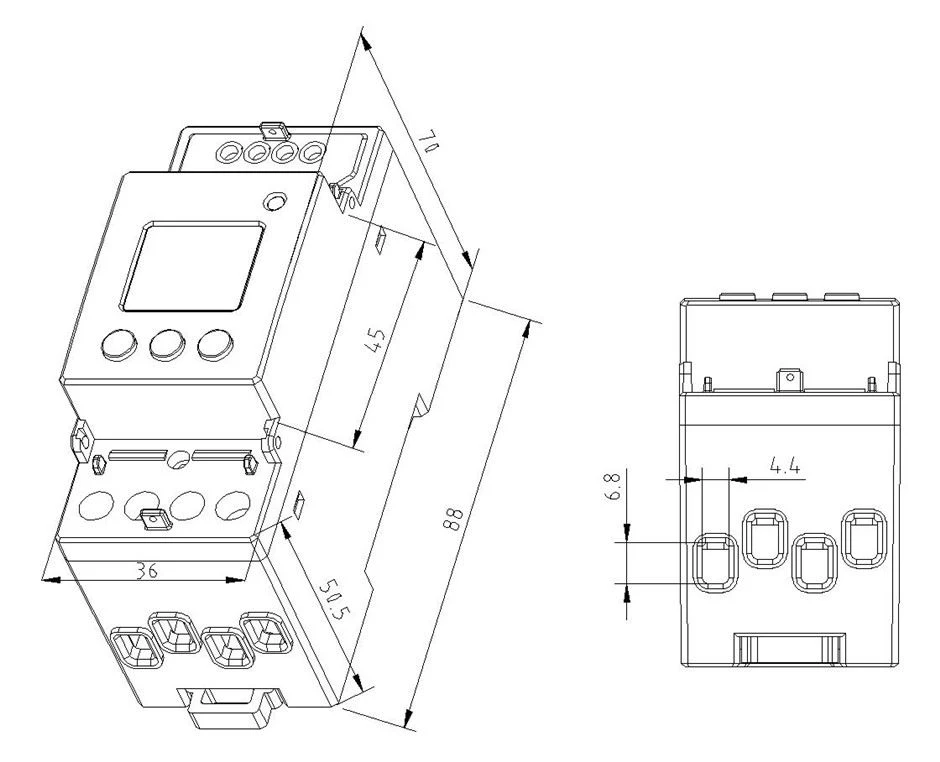

Instrumenta izmēri

Piezīme: griezes moments nedrīkst būt lielāks par 4.{1}}N·m

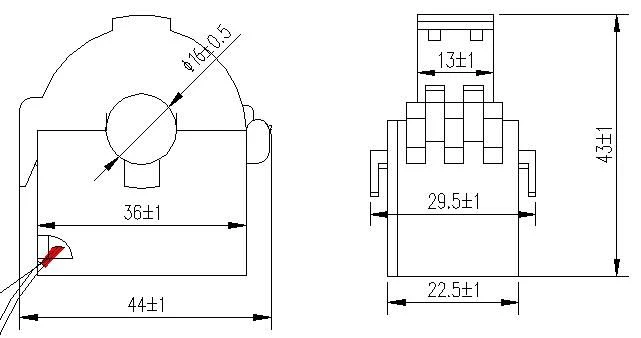

1.3

Ārējo transformatoru izmēri

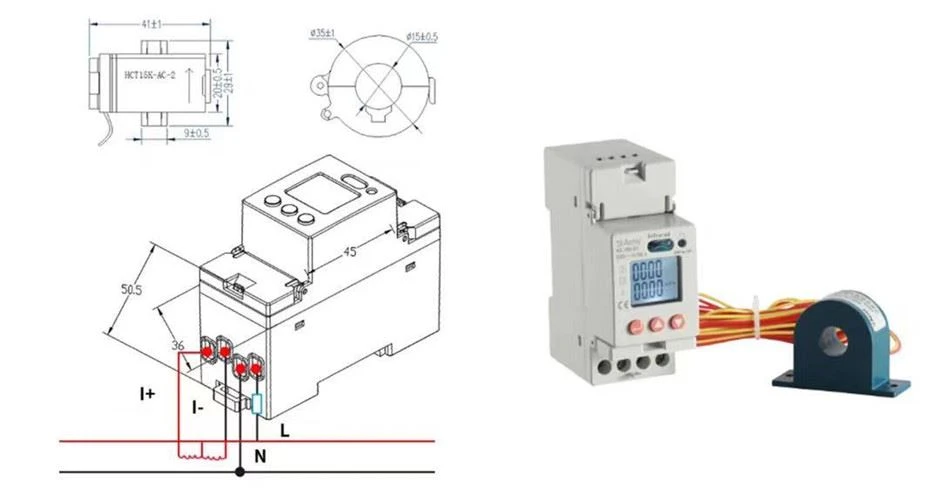

Elektroinstalācija

1.4_

1.5

10(60)A

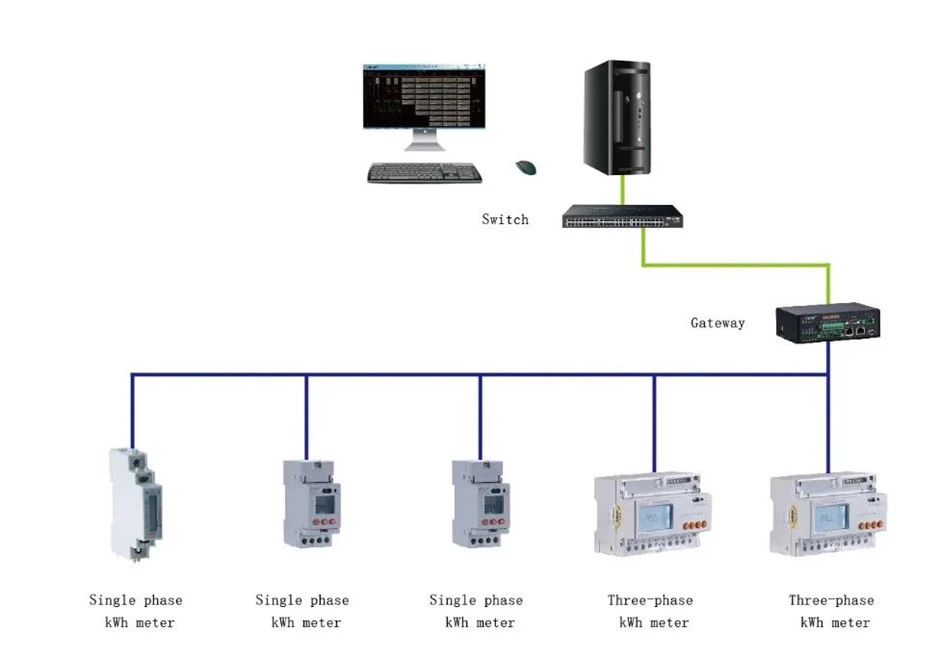

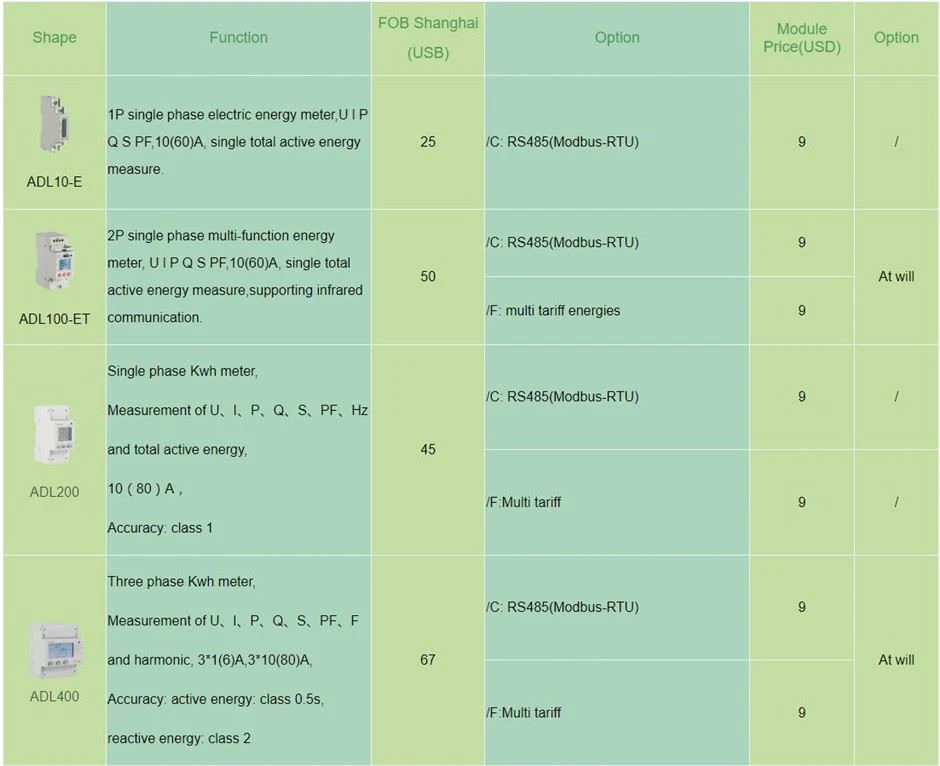

Vienfāzes elektriskais skaitītājs ADL100 izmantoja tiešā savienojuma metodi. Lūdzu, pievērsiet uzmanību ievades un izvades virzienam vadu savienošanas laikā un cieši pieskrūvējiet, lai novērstu skaitītāju no neparastas darbības.
