Apraksts

Izmantojot maiņstrāvas paraugu ņemšanas tehnoloģiju, PZ sērijas elektroenerģijas skaitītāji var tieši vai netieši izmērīt daudzus trīsfāzu tīkla elektriskos parametrus, piemēram, strāvu, spriegumu, jaudu, elektroenerģiju utt. To var izmantot vietējam displejam un savienot ar vadības aprīkojumu, lai izveidotu mērīšanas un vadības sistēmu.

Aprīkoti ar RS-485 sakaru pieslēgvietu, izmantojot saderīgu Modbus-RTU protokolu, skaitītāji var pārslēgt elektrisko parametru signālu uz standarta analogo izeju ar četru kanālu (divu kanālu) komutācijas ieeju / divu kanālu komutācijas izeju. Pamatojoties uz dažādām prasībām, elektriskos parametrus transformācijas koeficientam, trauksmei, saziņai utt. var iestatīt un vadīt ar taustiņiem uz priekšējās plāksnes.

PZ sērijas skaitītājiem ir augsta cenas un veiktspējas attiecība, un tie var aizstāt tradicionālos elektriskos devējus un mērierīces. Kā uzlabots vieds, digitāls priekšgala iegūšanas komponents, šie elektriskie skaitītāji ir plaši izmantoti dažādās vadības sistēmās, SCADA sistēmās un enerģijas avotu pārvaldības sistēmās.

Iespējas

1. Trīsfāzu enerģijas skaitītāja skaitītājam ir laba blīvējuma un prettraucējumu iedarbība, lai tas varētu nodrošināt precīzu mērījumu.

2. Augstāka precizitāte spriegumam: klase 0,2, aktīvā enerģija: klase 0,5. Spriegumu var pieslēgt 660V.

3. 92*92/88*88 dizains padara uzstādīšanu ērtāku un ietaupa laiku.

4. Skaidrs LCD/LED ekrāns ļauj skaidrāk redzēt datus un novērš kļūdas.

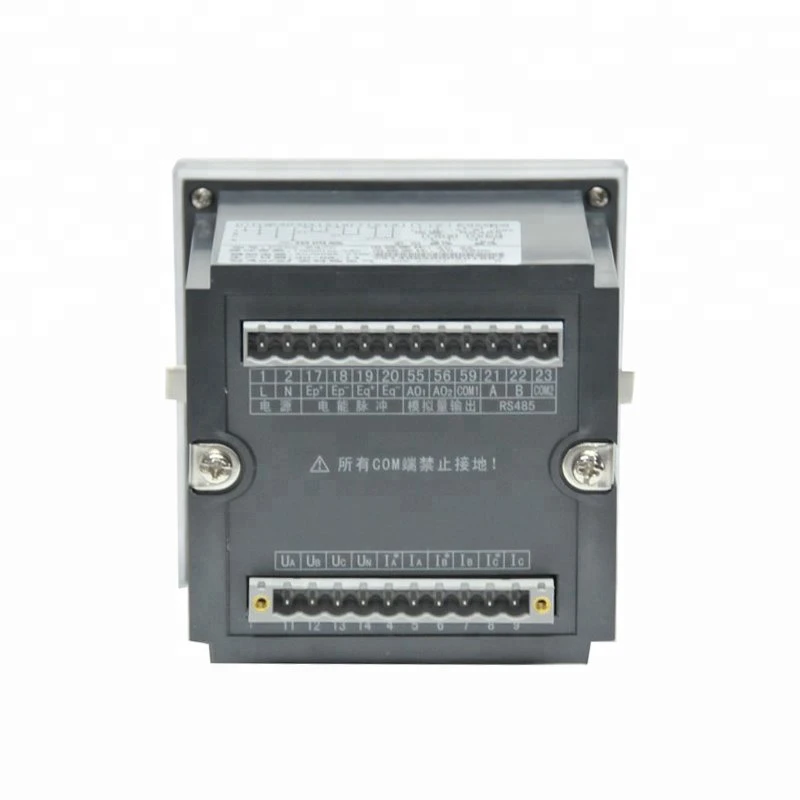

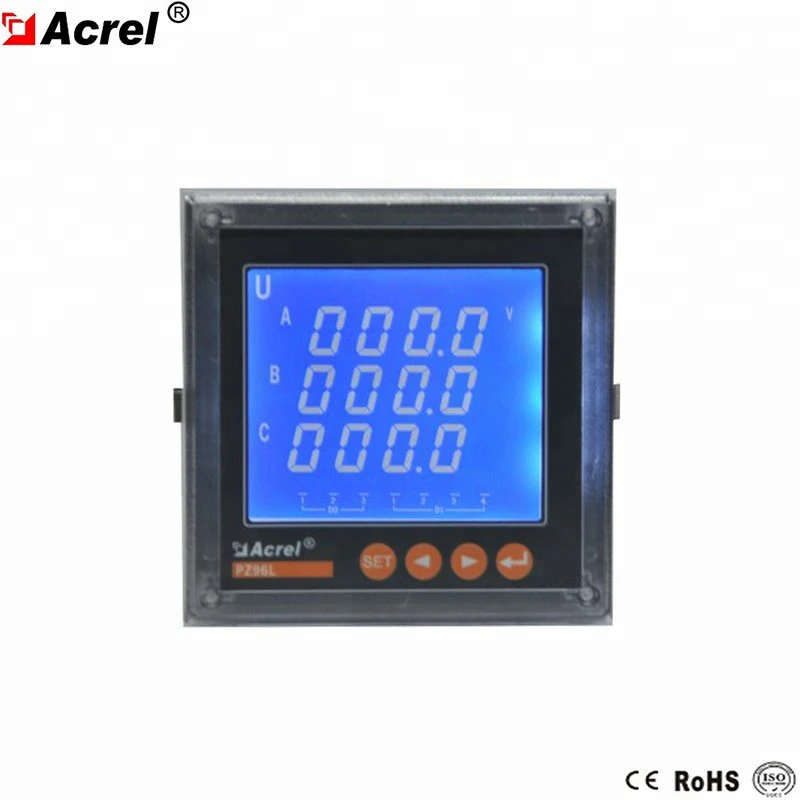

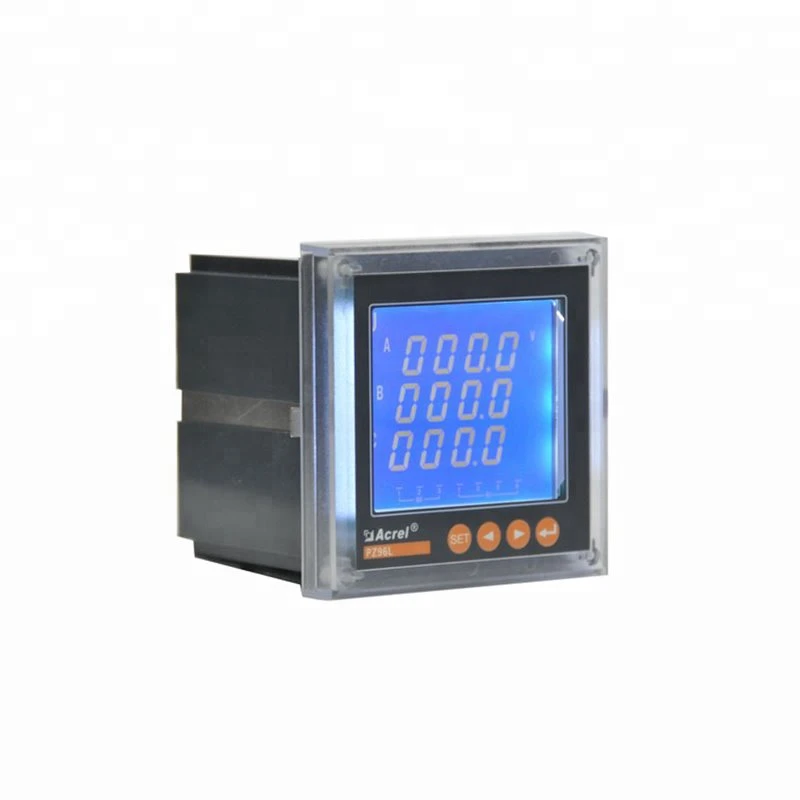

Izskats

Parametrs

Projekts			Parametrs
Specifikācija			3 fāzes 3 vadi, 3 fāzes 4 vadi
Ievade	Savienot		45-65HZ
	Biežums		3 fāzes 3 vads, 3 fāzes 4 vads
	spriegums	pārslodze: 1,2 reizes (nepārtraukta); 10 kārtīgs vērtējums par 1 sekundi
		strāvas patēriņš: < 0.2VA
	Pašreizējais	pārslodze: 1,2 reizes (nepārtraukta); 10 kārtīgs vērtējums par 1 sekundi
		strāvas patēriņš: < 0.2VA
Izvade	Elektriskā enerģija		Izvades režīms: 2-kanāla atvērtā kolektora fotoattēlu savienotāja impulss
			Impulsu konstante: 10000, 40000, 160000 imp/kWh
	Komunikācija		RS485ports, Modbus -RTU protokols
	Displejs		LED vai LCD displejs, iestatiet reizināšanas jaudu, signalizāciju, pārslēgšanas indikāciju pēc vēlēšanās; Viena kanāla analogam ar displeju saistītam programmējamam iestatījumam
Funkcija	Pārslēgšanas ieeja		2 kanālu vai 4 kanālu pasīvā sausā kontakta ievades režīms
	Pārslēgšanas izeja		1 aktīvā fotosavienotāja izeja
			Izejas režīms: 2 kanālu releja BEZ kontakta izejas
	Analogā izeja		Izvades režīms: 1, 2 vai 4 kanālu izeja, 0 - 20mA,4 - 20mA programmējama
			kravnesība Mazāka vai vienāda ar 500Ω
Precizitātes klase	Frekvence {0}},05 Hz, reaktīvā elektriskā enerģija 1 klase, citi 0,5 klase
Enerģijas padeve	DC100~350V; AV 85~265V; (Lai izmantotu instrumentu, priekšroka ir elektroinstalācijai)		elektrības patēriņš<5VA
Drošība	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Diapazons no		Modbus RTU:1~ 247;
Vide	Temperatūra	Darbs: -10 grāds ~ plus 55 grādi uzglabāšana: -25 grāds ~ plus 75 grādi
	Mitrums	Mazāks vai vienāds ar 93 procentiem RH Nekondensējošs
	Augstums	Mazāks vai vienāds ar 2500 m

Funkcija

Skaitītāja veids

Pamatfunkcija

Forma

Izvēles funkcija

PZ96-E3/*

PZ96-E4/*

EPI/EPE, EQL/EQC mērījumi;

Aktīvā jauda, reaktīvā jauda, jaudas koeficienta mērīšana;

Trīsfāzu strāvas, sprieguma, frekvences mērīšana

96 laukums

Switching4DI plus 1 impulss plus RS485communication (/KC)
Switching2DI2DO plus RS485communication (/ KC)
Switching4DI plus RS485communication (/KC)
2 kanālu pārraides izeja plus 2 impulsi plus RS485 komunikācija (/MC)

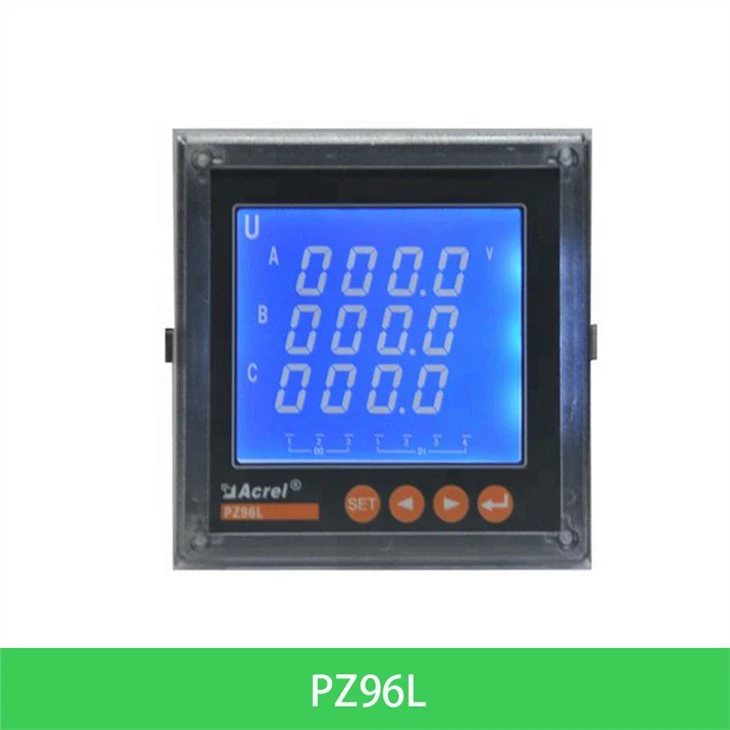

PZ96L-E3/*

PZ96L-E4/*

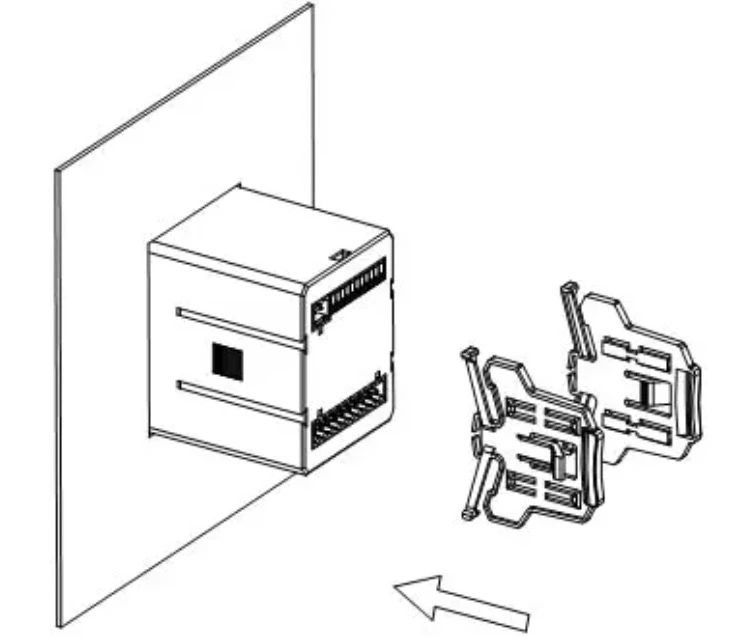

Elektroinstalācija

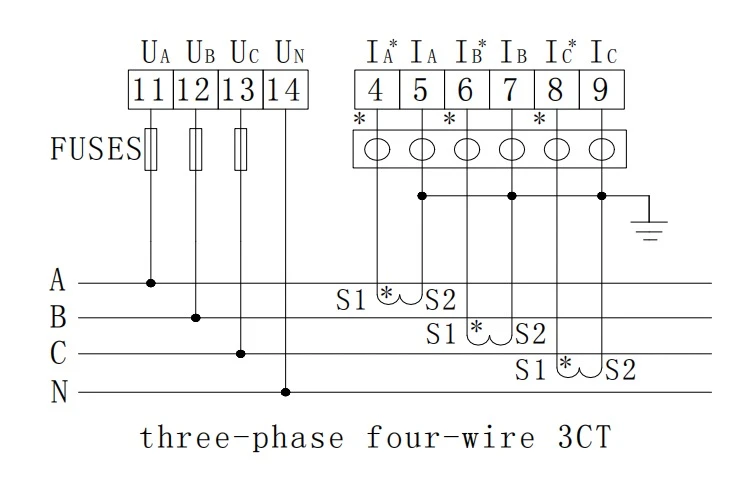

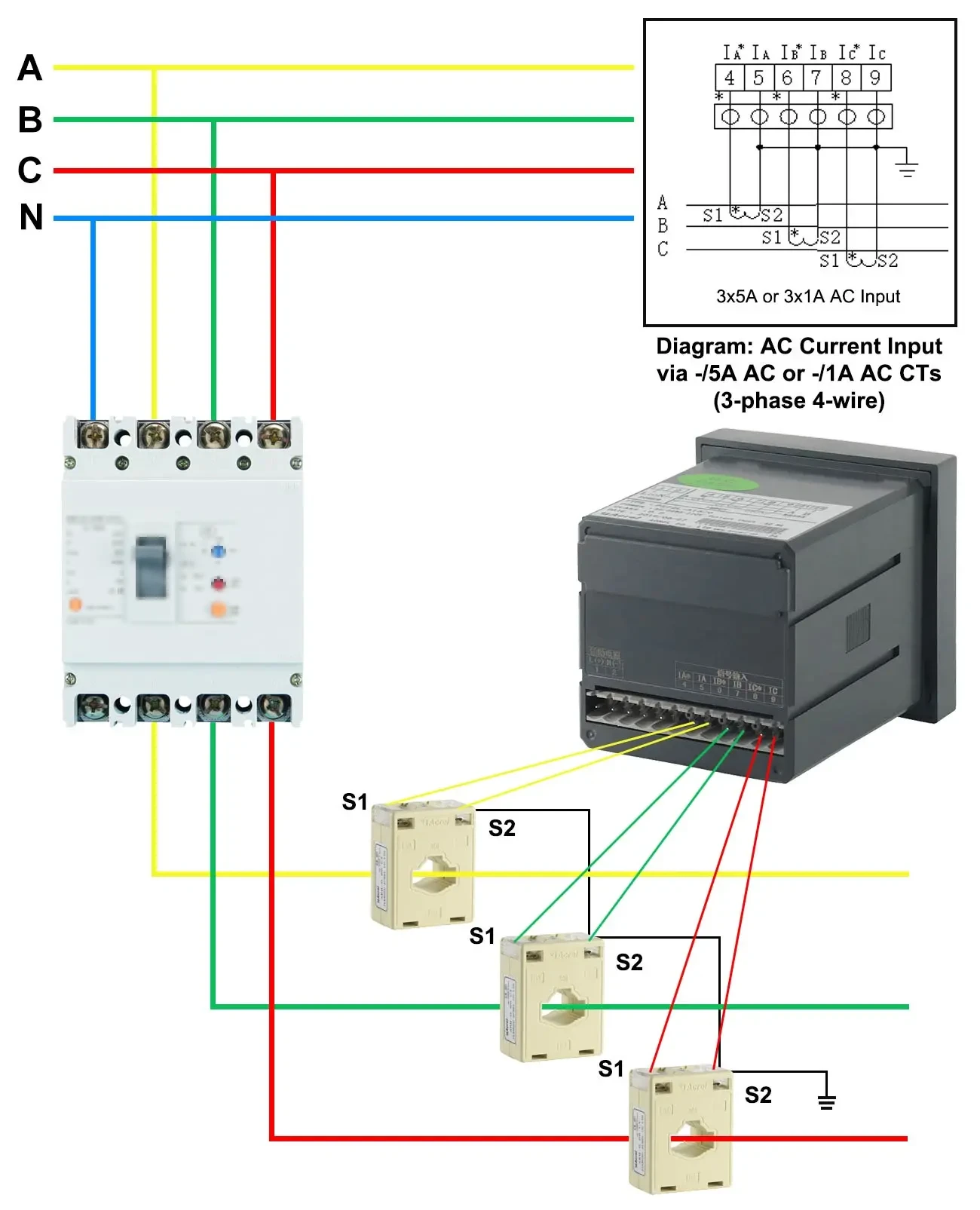

1. att. Trīsfāzu četru vadu 3CT

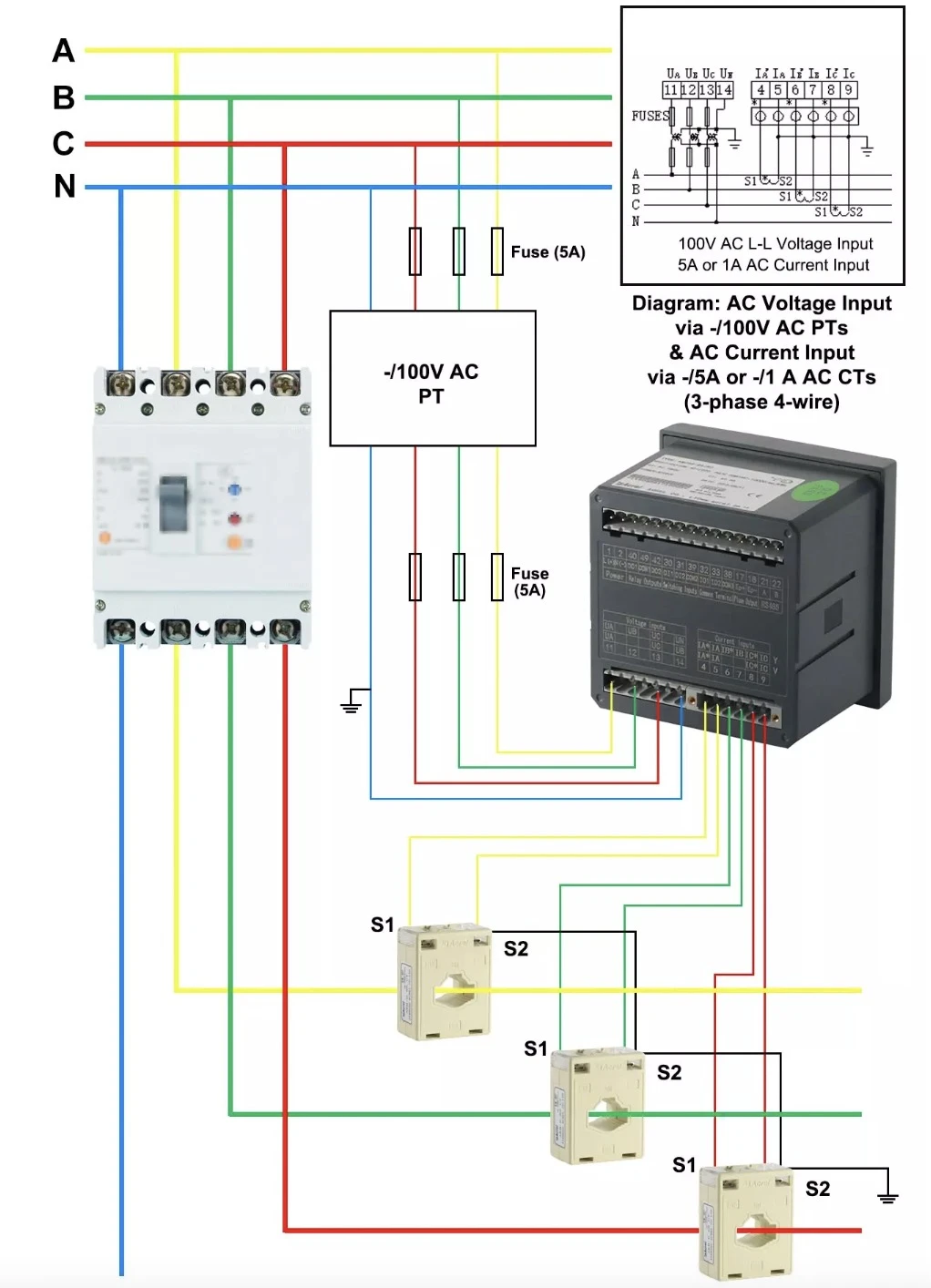

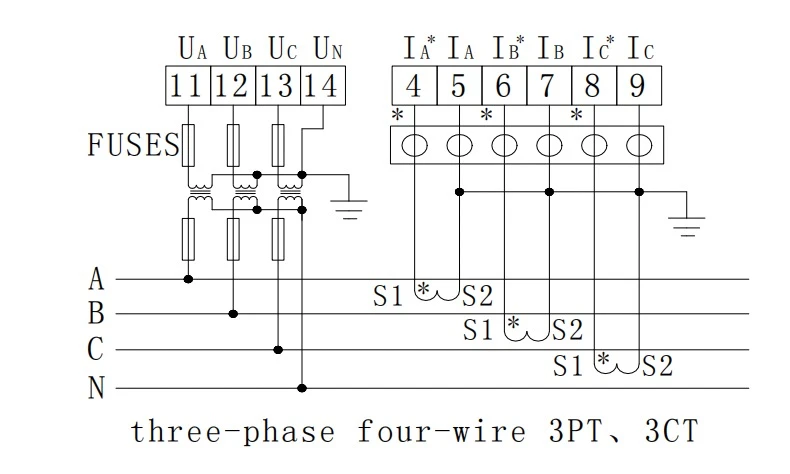

2. att. Trīsfāzu četru vadu 3PT, 3CT

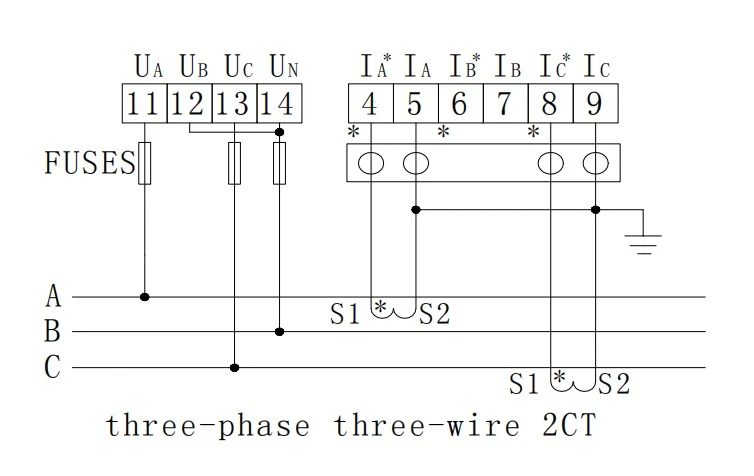

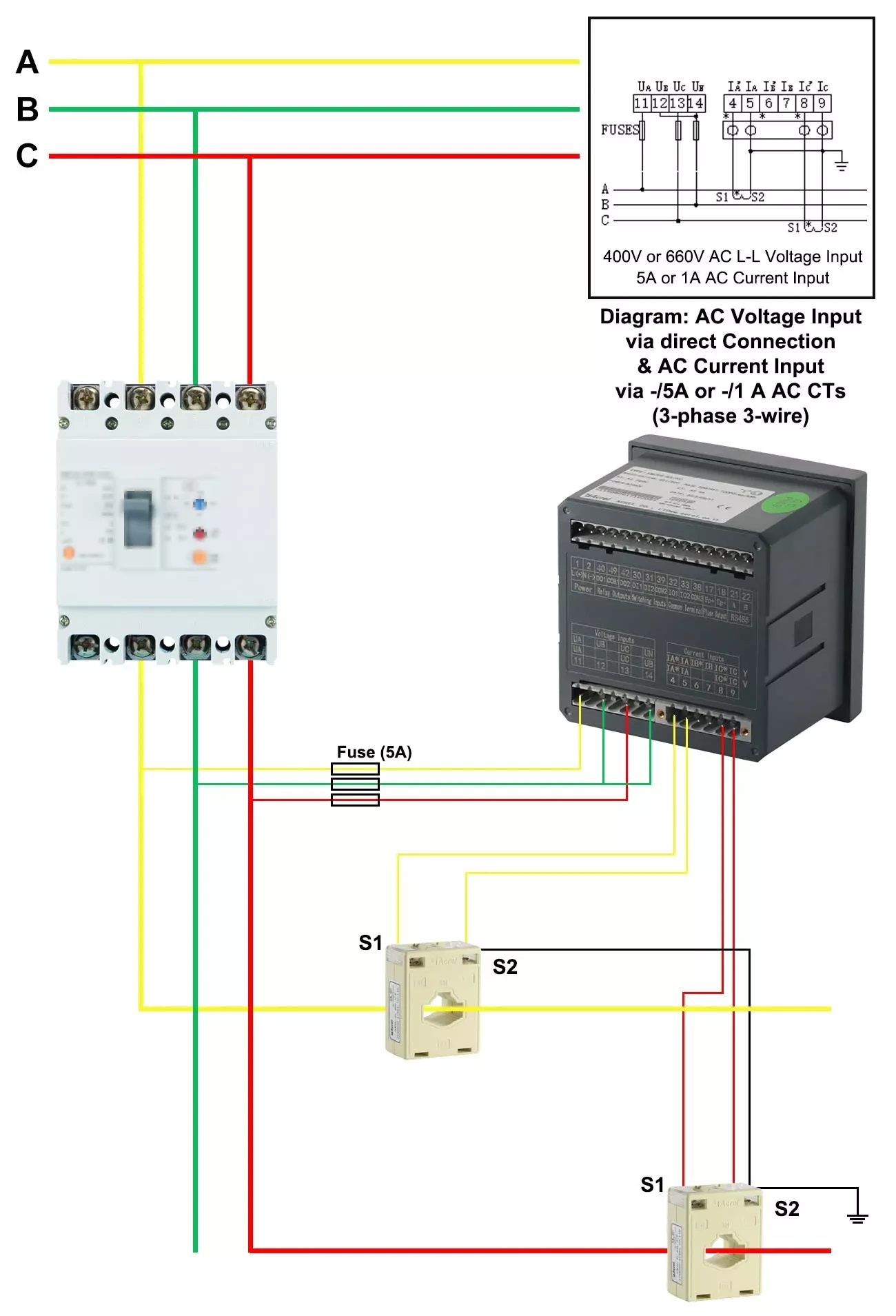

3. att. Trīsfāzu trīs vadu 2CT

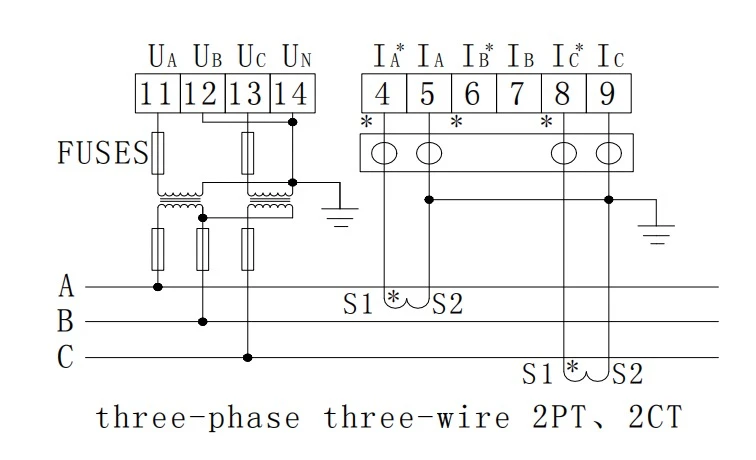

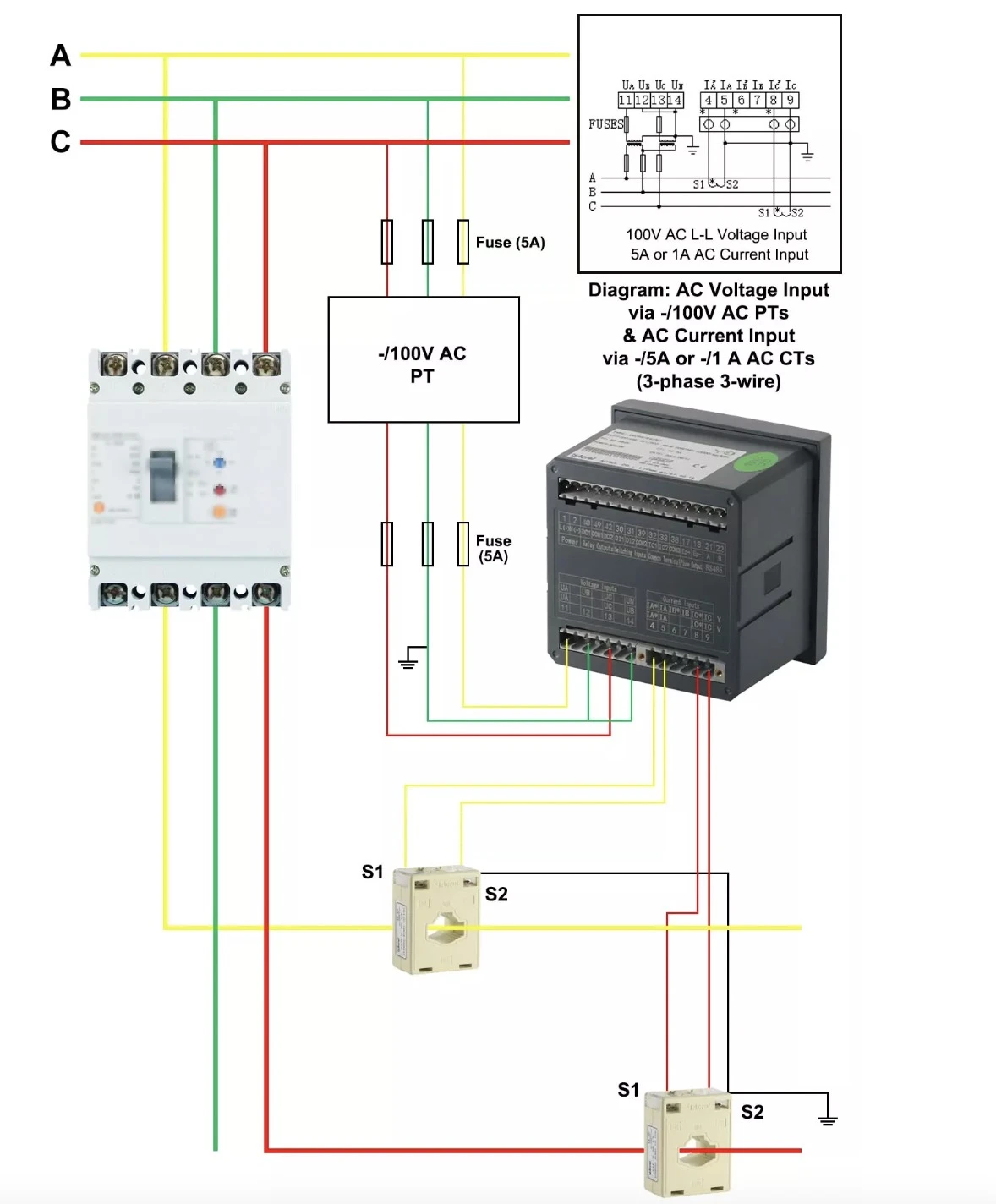

3. att. Trīsfāzu trīs vadu 2CT 2PT
