Daudzkanālu temperatūras monitors

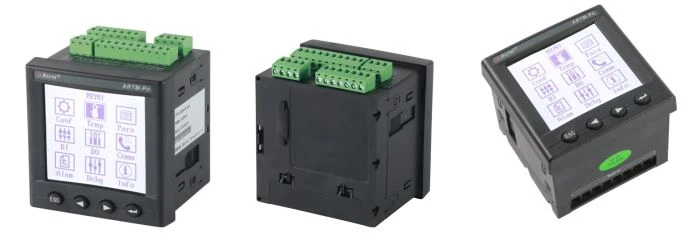

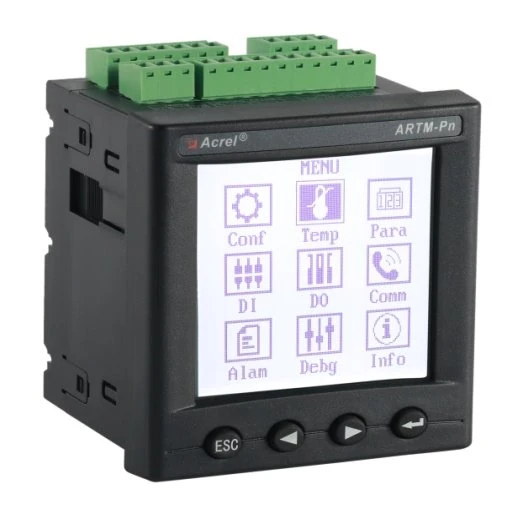

ARTM-Pn bezvadu temperatūras mērīšanas iekārtas ir izstrādātas atbilstoši specifikācijai bezvadu temperatūras mērīšanas iekārtām, NB /T 42086-2016. Tas ir piemērots 3-35kV iekštelpu slēdžiem, ieskaitot iebūvētu slēdžu, rokas kartona slēdžu, fiksētu slēdžu un cilpas tīkla slēdžu.

Tas ir piemērots arī 0,4kV zemsprieguma komutācijas, piemēram, fiksētām komutācijas un atvilktņu komutācijas. Bezvadu temperatūras sensorus var uzstādīt jebkurā sildīšanas punktā komutācijas, ierīce izmanto bezvadu datu pārraides tehnoloģiju uzraudzīto temperatūras datu reāllaika pārraidei un lokāli parāda šādus datus ARTM-Pn. Turklāt to var savienot tīklā, izmantojot RS485 ostu, lai attālināti uzraudzītu inteliģentu uzraudzību.

Vienumus		Līdzekļi
Sensors		ATE100, ATE200, ATE300B, ATE300, ATE400
Nominālā ievade	Elektroinstalācijas režīms	3P3L vai3P4L
	Spriegums	100V
	Strāva	5A
	Frekvence	50Hz
Precizitātes vērtējums	Strāva、Spriegums	0,5 klase
	Aktīvā jauda	0,5 klase
	Reaktīvā jauda	0,5 klase
	Enerģija	0,5 klase
Barošanas avots		AC85 ~ 265V, DC100 ~ 300V
Enerģijas patēriņš		8W
Saziņas	Protokols	Modbus-RTU
	Bodēšanas likme (bps)	2400、4800、9600、19200
Vide	Temperatūra	-10°C~55°C
	Mitrums	≤95%
	Atmosfēras spiediens	86kPa~106kPa
MTBF		≥50000 h

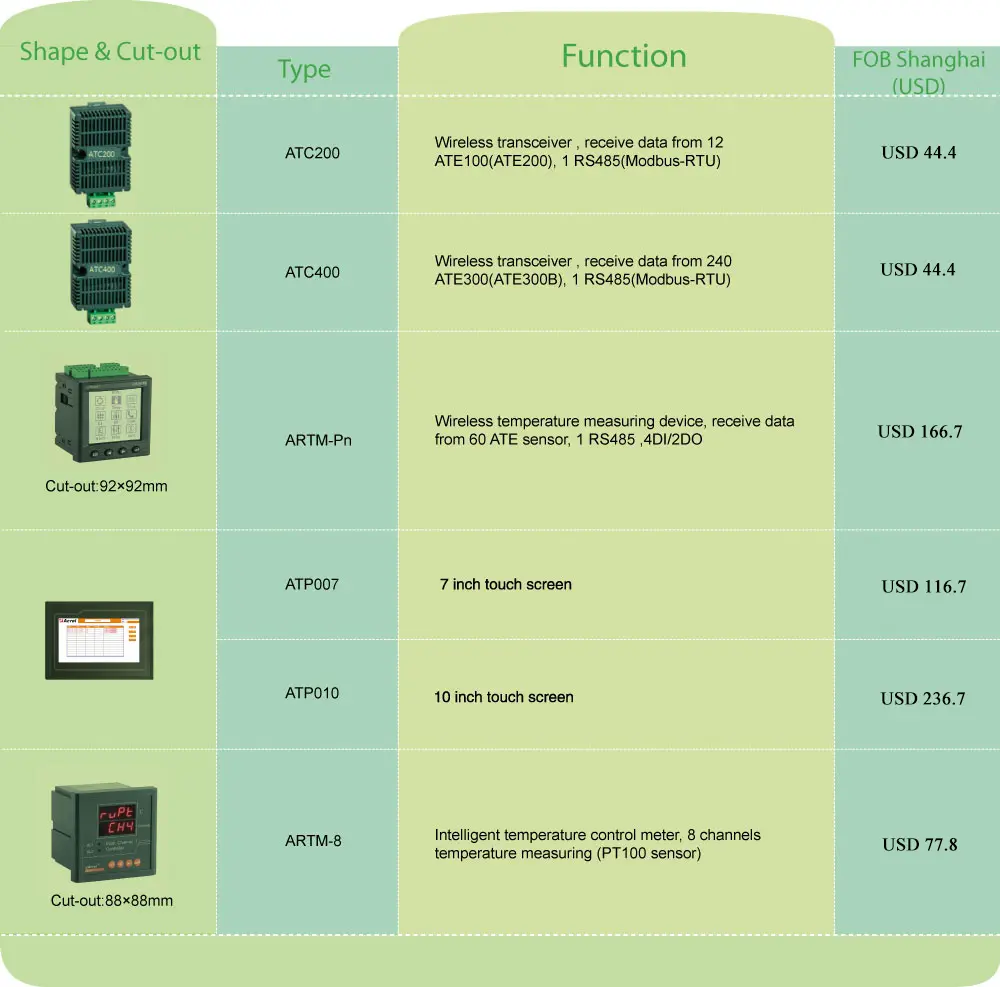

	ATE400 bezvadu temperatūras sensors Bezvadu temperatūras mērīšana; 240 punktu mērīšana; 1 RS485 sērijveida sakari, Modbus-RTU; 2 trauksmes releji; Barošanas avota adapteris ar maiņstrāvu / līdzstrāvu 220V, AC / DC110V Din Rail uzstādīšana
ATE200 bezvadu temperatūras sensors Bezvadu temperatūras mērīšana; 60 punktu mērīšana; 1 RS485 sērijveida sakari, Modbus-RTU; Barošanas avots pielāgojas ar DC24V.

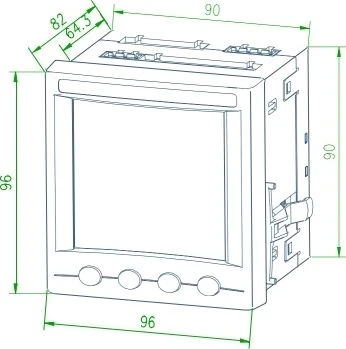

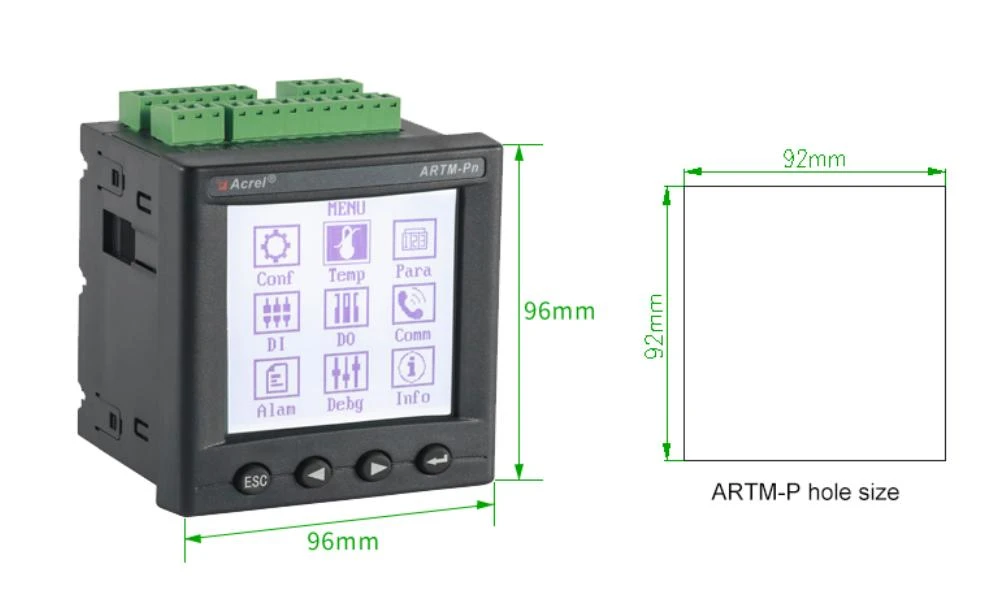

96*96*39mm (L*W*H)

4-way digitālā ieeja divvirzienu releja izeja Darba barošanas avots

Bezvadu temperatūras mērīšana RS485 Sakaru tipisks risinājums

1)

2)

3)

ARTM sērijas elektriskā kontakta tiešsaistes temperatūras mērīšanas ierīce sastāv no bezvadu temperatūras mērīšanas sensora un uztveršanas/displeja termināļa. Visus temperatūras datus var augšupielādēt bezvadu temperatūras mērīšanas sistēmā, lai realizētu elektrisko kontaktu visaptverošu uzraudzību transformācijas un izplatīšanas procesā.

Zemsprieguma galvenais ienākošais skapis ir aprīkots ar 6 punktiem; kondensatora skapis ir aprīkots ar 3 punktiem; izejošais skapis ir aprīkots ar 3 punktiem katrai ķēdei.
