Pārskats

Acrel BD sērijas elektriskie raidītāji ir ierīce, kas var izolēt un pārraidīt elektriskos parametrus. Šis BD-3P sērijas jaudas frekvences devējs var izmērīt aktīvo jaudu, reaktīvo jaudu; 1,2 reizes lielāka nominālās vērtības pārslodze; DC 0-5V/0-10V/0-20mA/4-20mA visu var izvēlēties kā analogo izeju.

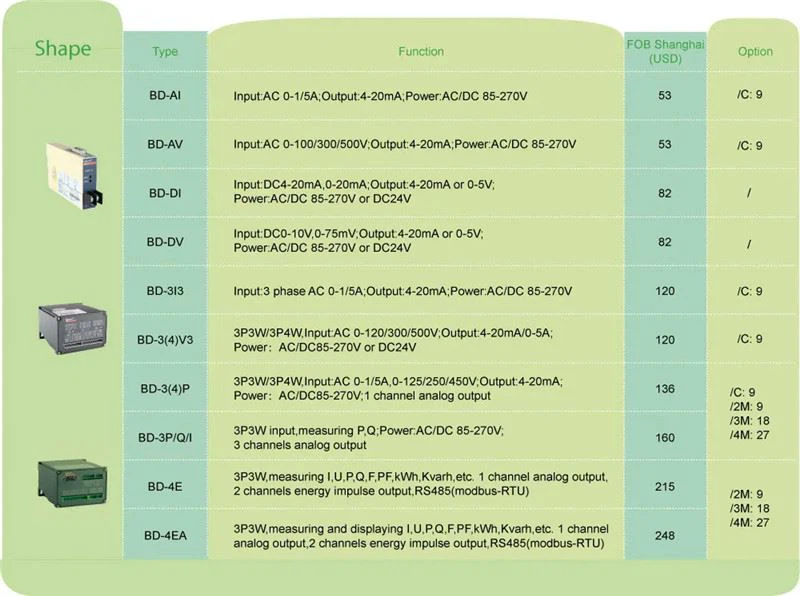

Funkcija

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fāzes&pastiprinātājs;Elektroinstalācija	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Ievade	spriegums	Tiešā LL	Līdz 480 V maiņstrāva
		Tiešais LN	Līdz 276 V maiņstrāva
		Ar ārējo PT	○	○	○	○	○
	Pašreizējais	Tieša	Līdz 5A maiņstrāva
	Pašreizējais	Ar ārējo CT	○	○	○	○	○
Izvade	Normālā vērtība	Līdzstrāva: 4-20mA, 0-20mA, 0-5V, 0-10V utt.
	Slodzes pretestība	Strāvas izvade≤600Ω Izejas spriegums≥1000Ω
	Ripple saturs	& lt;0,5% maksimālā vērtība
Mērīšana	spriegums	□	—	—	□
	Pašreizējais		—	—	□	□	□
	Aktīvā/reaktīvā jauda	—	—	—	—	□	□
	Šķietamais spēks	—	—		—	□	□
	Spēka faktors	—	—	R	—	□
	Biežums					□	□
Enerģijas mērīšana	± kWh	—	—	—	—	—	○
Precizitātes klase	0.5%
Komunikācija	Interfeiss: RS485 Protokols: Modbus-RTU			—
Analogā izvade	DC 0-5V,0-10V,0-20mA,4-20mA
Impulsu izvade

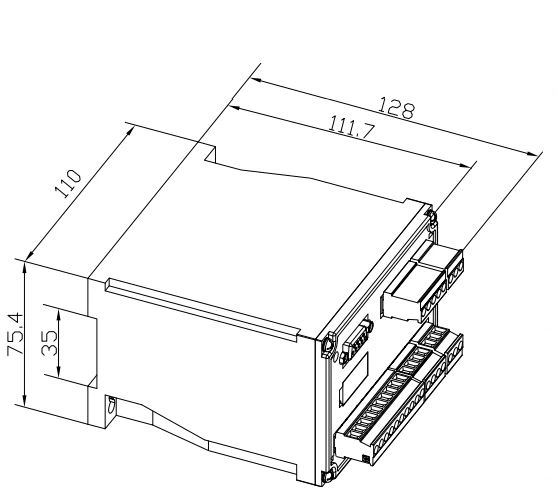

Izmēri (mm)	Korpuss (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Papildu jauda		85-265V AC/DC,DC24V,DC48V
Temperatūra	Darbība	-10 līdz 55 ℃
Temperatūra	Uzglabāšana	-25 līdz 70 ℃
Mitrums		Līdz 95%, bez kondensācijas
Uzstādīšana		(Sliede)DIN35 piestipriniet pie kabīnes ar skrūvēm
Standarti		GB/T 13850
