Funkcija

Darba jauda	Ar akumulatoru darbināms, vairāk nekā 5 gadus
Temperatūras diapazons	-50°C~+125°C
Precizitāti	±1°C
Paraugu ņemšanas biežums	25s
Frekvence	470MHz
Attālums	150M
Pārraides frekvence	5 min

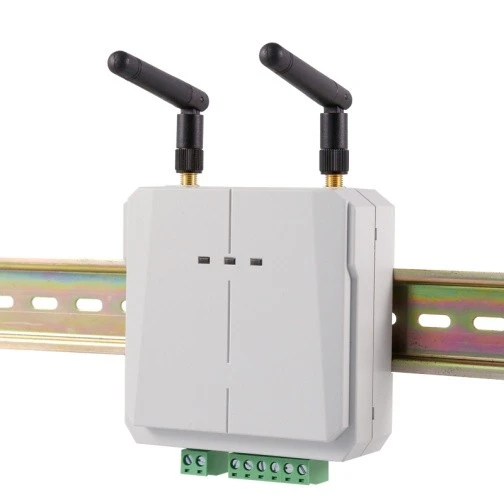

ATC600-C datu adapteris

●Bezvadu temperatūras mērīšana;

● 240 punktu mērīšana;

●1 RS485 sērijveida sakari, Modbus-RTU;

●2 trauksmes releji;

●Barošanas avota adapteris ar maiņstrāvu / līdzstrāvu 220V, AC / DC110V

Acrel-2000T/A

●Bezvadu temperatūras mērīšana, maksimālā mērīšana 60 punkti;

●4 digitālās ieejas;

●2 trauksmes releji;

●LCD displejs;

●Papildu barošanas avots pielāgojas ar AC220V, DC220V, DC110V, AC110V;

●1 RS485 sērijveida sakari, Modbus-RTU.

Izskatu

UTTQ`TVNIW)13A7BQT0F$[8

Dimensiju

62.4*32.4*16mm,,φ13.5mm (L*W*H,atvērums)

ATE sērijas bezvadu temperatūras mērīšanas sensors ir izstrādāts atbilstoši specifikācijai bezvadu temperatūras mērīšanas iekārtām, NB/T 42086-2016. Tas ir piemērots 3-35kV iekštelpu komutācijas, ieskaitot iebūvētas slēdži, rokas kartona slēdži, fiksētas slēdži un cilpas tīkla slēdži.

1---------------- Bezvadu temperatūras sensora kodols ATE100

2----------------Varu jutīga daļa

3----------------Battery slēdzis

Instalācijas

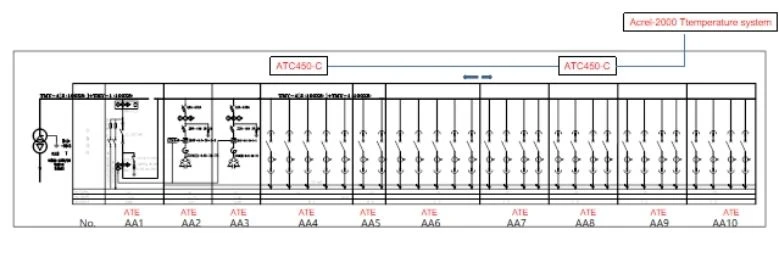

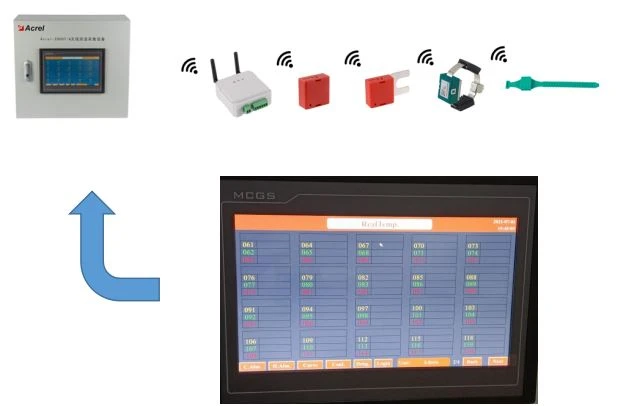

Tipisks risinājums

UZ%13}]OO}5AB9RX(N196PQ

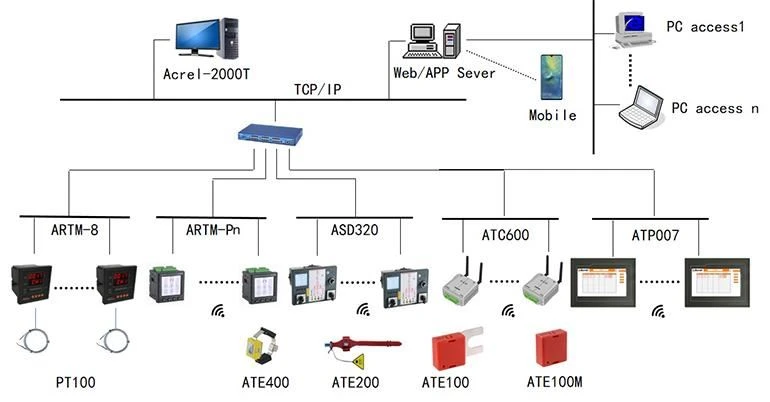

ARTM sērijas elektriskā kontakta tiešsaistes temperatūras mērīšanas ierīce sastāv no bezvadu temperatūras mērīšanas sensora un uztveršanas/displeja termināļa. Visus temperatūras datus var augšupielādēt bezvadu temperatūras mērīšanas sistēmā, lai realizētu elektrisko kontaktu visaptverošu uzraudzību transformācijas un izplatīšanas procesā.

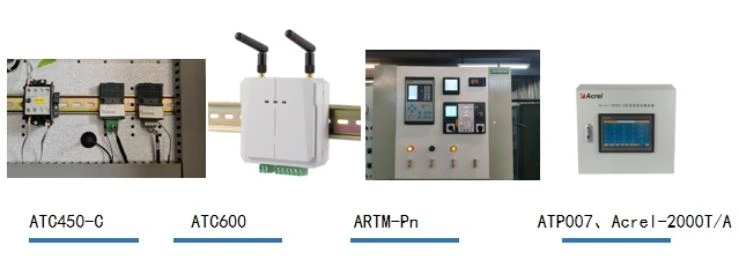

UZSTĀDĪŠANA-- UZTVĒRĒJS

Ieteikumu:

Zemsprieguma galvenais ienākošais skapis ir aprīkots ar 6 punktiem; kondensatora skapis ir aprīkots ar 3 punktiem; izejošais skapis ir aprīkots ar 3 punktiem katrai ķēdei.
