Pārskats

BA sērijas inteliģentās strāvas sensors izmanto elektromagnētiskās indukcijas principu, lai mērītu maiņstrāvas strāvu elektrotīklā reāllaikā, un izmanto nemainīgu strāvas un lineārās kompensācijas tehnoloģiju, lai izolētu un pārveidotu to par standarta līdzstrāvas signāla izeju, vai izmantojot RS485 saskarni (Modbus-RTU protokols), lai pārraidītu mērījumu datus. DC24V vai 12V drošības sprieguma barošanas avotu var plaši izmantot rūpnieciskās automatizācijas jomā. BA50L(II.)-AI ir maiņstrāvas atlikušās strāvas transformators, kas galvenokārt konstatē elektrosistēmas noplūdes strāvu, jebkurā laikā var aptvert elektrisko ķēžu un iekārtu stāvokli un novērst ugunsgrēkus un citus noplūdes izraisītus negadījumus.

Parametru

Tehniskais parametrs			Indekss
Precizitātes klase			0.5. klase
Ievades	Nominālvērtību	BA20(II.)-AI	Pašreizējais maiņstrāva 0.5A, 50A, 200A utt. AC 0 ~ (0.5 ~ 200)A
		BA50(II.)-AI	Strāvas ac 60A, 300A, 600A utt. MAIŅSTRĀVA 0~(60~ 600)A
		BA50L(II.)-AI	Pašreizējais maiņstrāvas 0.1A, 1A utt. Maiņstrāva 0 ~(0.1~1)A
	Pārslodzes	Nepārtraukta 1,2 reizes, momentānā strāva 10 reizes/1S
	Absorbētā jauda	≤1VA
	Frekvences reakcija	25Hz ~ 800Hz, īpaši piemērots rūpnieciskajai frekvencei
Izvades	Nominālvērtību	DC4 ~ 20mA vai 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V(1) utt.
	Slodzes izturība	Kad DC12V barošanas avots, strāvas izejas klase 0.5is ≤250Ω Ja DC24V barošanas avots, strāvas jauda ir ≤500Ω, Kad sprieguma izeja ir ≥1KΩ
	Saziņas	RS485 interfeiss/Modbus-RTU(2)
Reakcijas laiks		≤400ms
Barošanas	Spriegums	12 V vai 24 V
	Enerģijas patēriņš	≤1W
Izolācijas pretestība		>100MΩ
Spiedes izturība		Starp ieejas/izejas un barošanas avotu 2.0KV/1min,50Hz
Temperatūras koeficients		-10°C~+55°C, ≤400ppm/°C
Vide	Temperatūra	Darbs: -10°C~+55°C Uzglabāšana: -25°C~+70°C
	Mitrums	≤93%RH, bez kondensāta, bez kodīgas gāzes vietas
	Augstums	≤2000m
Uzstādīšanas metode		TS35 sliede vai izmantojiet skrūves skapja fiksācijai

Piezīme: (1)0 ~ 10V izeja ir piemērota tikai DC24V barošanas avotam;

(2)Saziņas funkcija nav obligāta.

BA10-AI/I

●Pielietojums: Rūpnieciskā automatizācija

●Ievade: maiņstrāvas strāvas mērīšana līdz 50A

●Pārslodze: 1,2 reizes lielāka par nominālo vērtību

●Izeja: DC 4-20mA

BA20-AI/V

●Pielietojums: Rūpnieciskā automatizācija

●Ievade: maiņstrāvas strāvas mērīšana līdz 200A

●Pārslodze: 1,2 reizes lielāka par nominālo vērtību

●Izeja: DC 0-5V

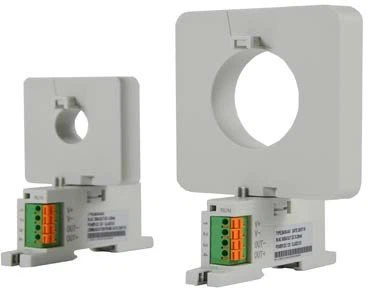

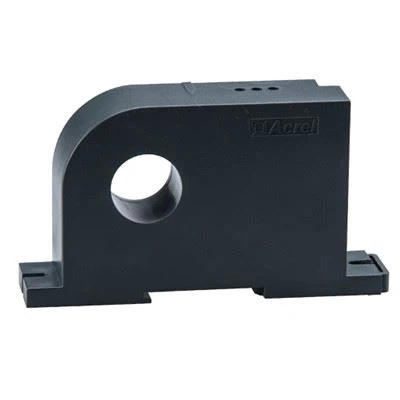

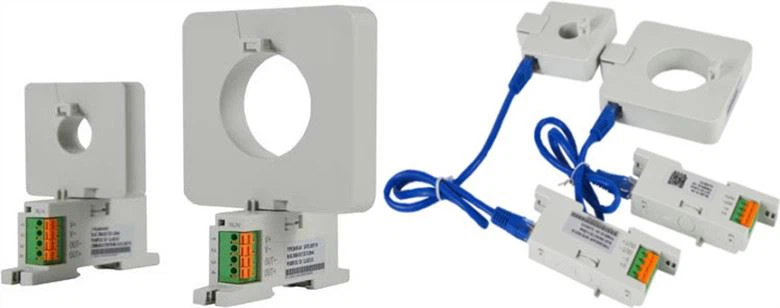

Izskatu

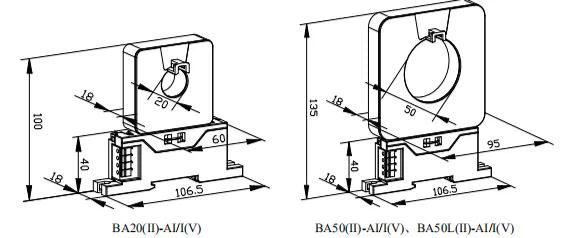

Dimensiju

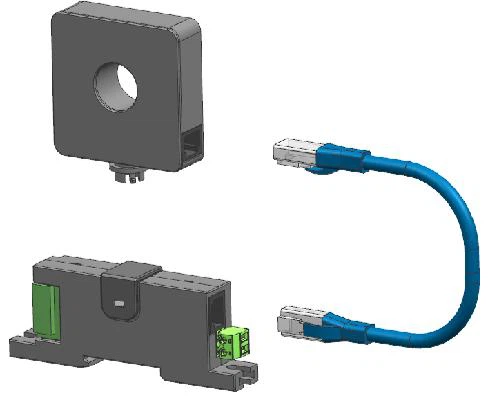

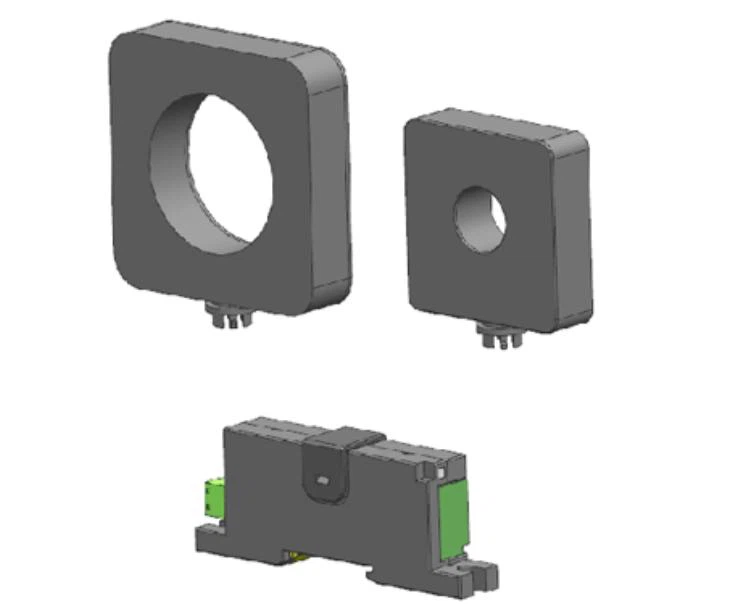

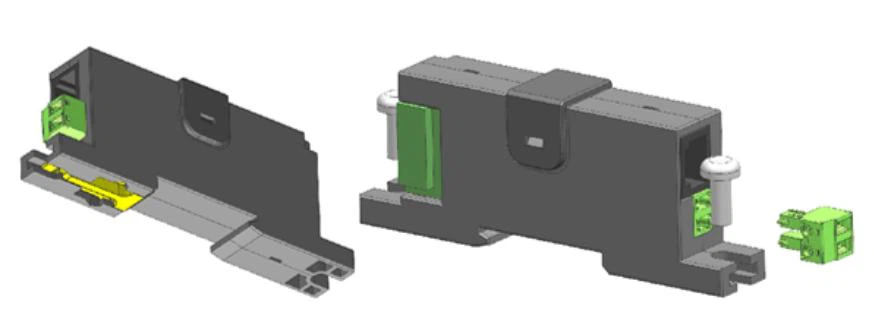

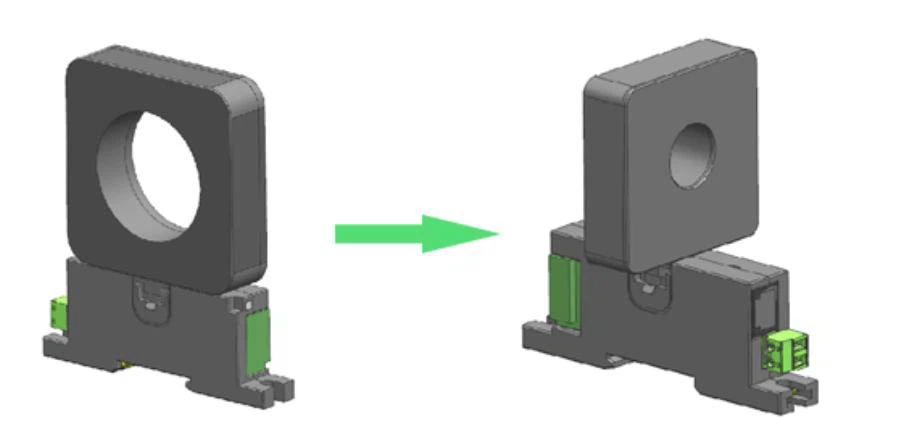

Integrēta instalācija

Perforētajā daļā var izmantot integrētu uzstādīšanu, rotējošu struktūru.

Jūsu izvēlei ir Φ20, Φ50 caurumu izmēri.

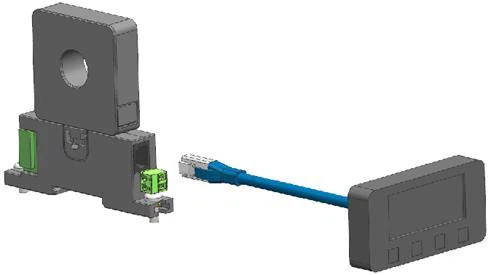

Galveno korpusu var savienot ar displeja ekrānu, lai parādītu pašreizējos un iestatītos parametrus, kad tā ir integrēta instalācija (pēc iespējas izmantojiet esošo displeja ekrānu)
