Pārskats
BD-4E Trīsfāžu 4 vadu Multielektriskie parametri digitālie raidītāji pārraida elektroenerģijas sistēmas kWh vērtību augstā lineārā impulsā. Tam ir RS485 sakaru saskarne, pieņem Modbus protokolu un eksportē trīsfāžu strāvu, spriegumu, aktīvo jaudu, reaktīvo jaudu, frekvenci, jaudas koeficientu, aktīvo enerģijas reaktīvo enerģiju utt. 1 ~ 4 kanālu analogs pēc izvēles, divu kanālu elektroenerģijas impulsa jauda.
Funkcija
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Fāze&elektroinstalācija | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Ievades | Spriegums | Tiešais L-L | Līdz 480 V maiņstrāva | ||||
Tiešais L-N | Līdz 276 V maiņstrāva | ||||||
Ar ārējo PT | ○ | ○ | ○ | ○ | ○ | ||
Strāva | Tiešs | Līdz 5A maiņstrāva | |||||
Ar ārējo CT | ○ | ○ | ○ | ○ | ○ | ||
Izvades | Normālā vērtība | DC:4-20mA、0-20mA, 0-5V, 0-10V, tā tālāk | |||||
Slodzes izturība | Pašreizējā izlaide≤600Ω Sprieguma izeja≥1000Ω | ||||||
Izkropļot saturu | <0.5% peak=""> | ||||||
Mērīšana | Spriegums | □ | — | — | □ | ||
Strāva |
| — | — | □ | □ | □ | |
Aktīvā/reaktīvā jauda | — | — | — | — | □ | □ | |
Šķietamā jauda | — | — |
| — | □ | □ | |
Jaudas koeficients | — | — | R | — | □ | ||
Frekvence |
| □ | □ | ||||
Enerģijas mērīšana | ±KWh | — | — | — | — | — | ○ |
Precizitātes klase | 0.5% | ||||||
Saziņas | Interfeiss: RS485 Protokols: Modbus-RTU |
|
| — |
|
|
|
Analogā izvade | Līdzstrāva 0-5V,0-10V,0-20mA,4-20mA | ||||||
Pulsa izvade | |||||||
Izmēri(mm) | Korpuss(WxHxD) | 138x76x24 | 119x75x55 | 119x75x55 | 112X110X75 | 112X110X75 | 112X10x75 |
Palīgjaudas | 85-265V MAIŅSTRĀVA/LĪDZSTRĀVA,DC24V,DC48V | ||||||
Temperatūra | Operācija | no -10 līdz 55°C | |||||
Uzglabāšanas | no -25 līdz 70°C | ||||||
Mitrums | Līdz 95%, bez kondensācijas | ||||||
Instalācijas | (Dzelzceļš) DIN35 piestipriniet kabīnē ar skrūvēm | ||||||
Standartiem | GB/T 13850 | ||||||
"○": Jā "—" Nē "
' Pēc izvēles
 | BD-3I3 sērijas trīsfāžu strāvas pārveidotājs ● Pielietojums: Rūpnieciskā automatizācija ● Ievade: maiņstrāvas strāvas mērīšana līdz 200A ● Pārslodze: 1,2 reizes lielāka par nominālo vērtību ● Analogā izeja DC 0-5V / 0-10V / 0-20mA / 4-20mA |
BD-AI sērijas vienfāzes strāvas pārveidotājs ● Pielietojums: Rūpnieciskā automatizācija ● Ievade: maiņstrāvas strāva ● Pārslodze: 1,2 reizes lielāka par nominālo vērtību ● Analogā izeja DC 0-5V / 0-10V / 0-20mA / 4-20mA |  |

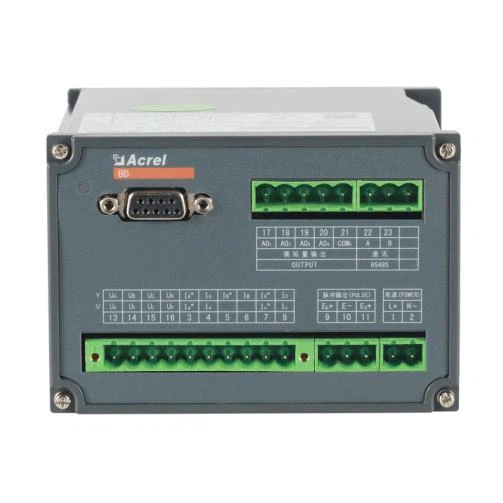

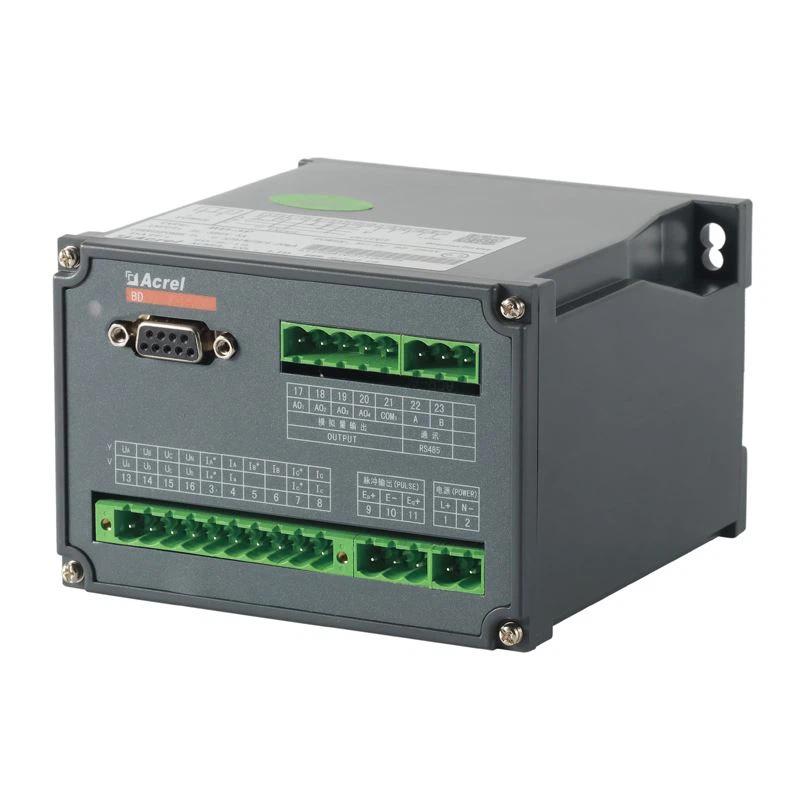

Izskatu
Dimensiju
(L*W*H: 128*110*75,4)
Instalācijas
Piemēram, Ieejas signāls ir maiņstrāvas 100V 5A, 4 kanālu pārraides izejas atbilstošais relācija
| Izvades pārsūtīšana | Mērīšanas objekts | Atbilstošā saistība |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
Piedāvājuma
