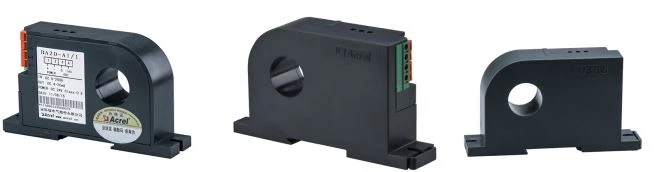

0-5 V strāvas pārveidotājs

BA sērijas analogās izejas strāvas pārveidotāja produkti piemēro elektromagnētiskās indukcijas principu, lai izmērītu maiņstrāvas strāvu elektrotīklā reāllaikā, un izmanto konstantu strāvas un lineāro kompensācijas tehnoloģiju, lai izolētu un pārveidotu to par standarta līdzstrāvas signāla izeju.

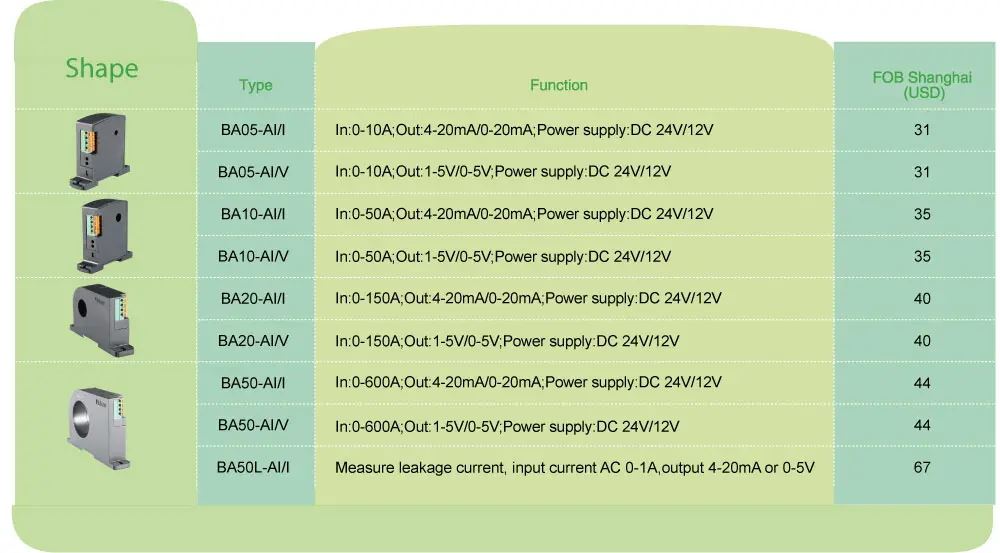

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Papildu jauda	LĪDZSTRĀVA 12V	LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V	LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V	LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V	LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V	LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V
	LĪDZSTRĀVA 24V
Patēriņu		≤1W	≤1W	≤1W	≤1W	≤1W
Caur caurumu izmērs		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Ievades	Strāva	MAIŅSTRĀVA 0 ~(0.5~10)A	MAIŅSTRĀVA 0~(8 ~50)A	AC 0 ~ (40 ~ 200)A	MAIŅSTRĀVA 0~(60~ 600)A	Maiņstrāva 0 ~(0.1~1)A (noplūdes strāvas ierobežojums)
Izvades	Nominālvērtību	DC4-20mA,vai 0-20mA,0-5V,0-10V utt.
	Slodzes izturība	Strāvas izeja≤500Ω,Sprieguma izeja≥1kΩ
Precizitātes klase		0.5%
Reakcijas laiks		≤350ms
Temperatūra		Darbība:-10 līdz +55°C Uzglabāšana:-25 līdz +70°C
Temperatūras koeficients		≤200ppm/°C
Instalācijas		(Dzelzceļš) DIN35,piestipriniet uz kabīnes ar skrūvēm
Standartiem		GB/T 13850

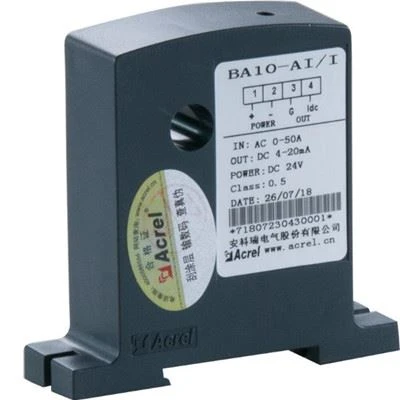

	BA10-AI/I ●Pielietojums: Rūpnieciskā automatizācija ●Ievade: maiņstrāvas strāvas mērīšana līdz 50A ●Pārslodze: 1,2 reizes lielāka par nominālo vērtību ●Izeja: DC 4-20mA
BA50L-AI/I ●Ieeja: 0-1A noplūdes strāva ●Izeja: DC 4-20mA ●Noplūdes strāvas mērīšana ●Pārslodze: 1,2 reizes lielāka par nominālo vērtību

●Augstāka precizitāte

●Augstāks izolācijas līmenis

●Augstāks drošības līmenis

●Mazāks patēriņš

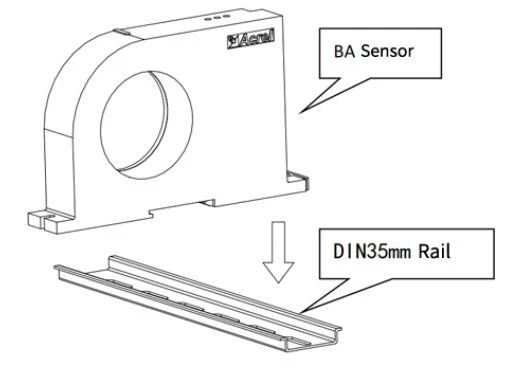

Izvēlieties piemērotu vietu, kur uzstādīt standarta DIN35mm sliedi un uzstādīt BA sensoru uz sliedes;

Skapja apakšējā panelī izvēlieties piemērotu vietu, kur atvērt divus vītņotus caurumus, kas atbilst uzstādītā sensora fiksētā cauruma stāvoklim; Pēc sensora ievietošanas uzstādiet pozicionēšanas skrūvi

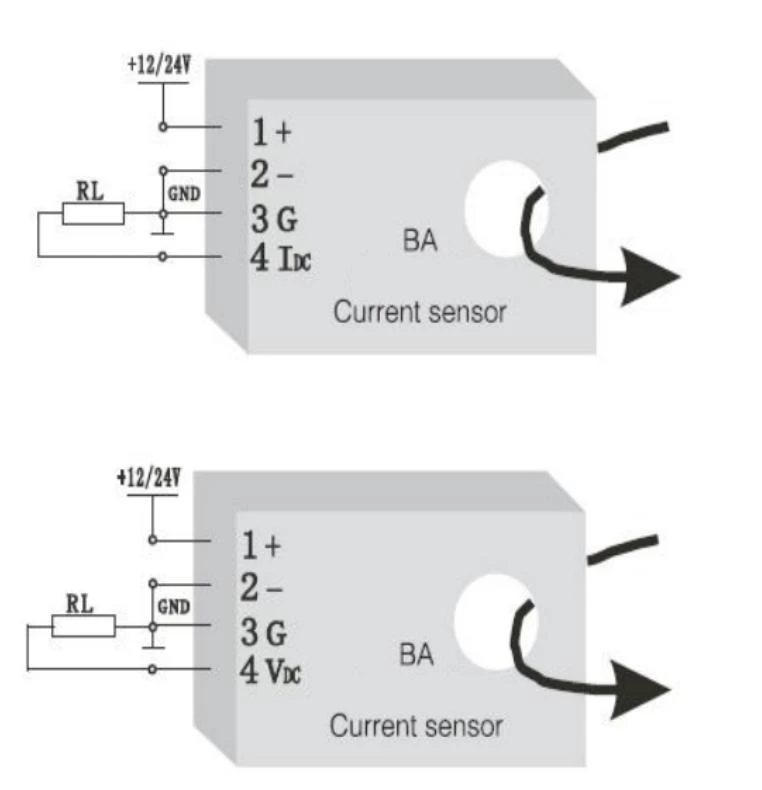

1 —— + Pozitīvs barošanas avots (nav apgriezts)

2 —— - Power EARTH

3 —— G(Pašreizējā izeja negatīva, ko var koplietot ar barošanas avotu)

4 —— IDC(Pašreizējā izeja pozitīva),VDC(Sprieguma izeja pozitīva)
