Pārskats
BA analogās strāvas sensors/strāvas devējs piemēro elektromagnētiskās indukcijas principu, lai mērītu maiņstrāvas strāvu elektrotīklā reāllaikā, un izmanto nemainīgas strāvas un lineārās kompensācijas tehnoloģiju, lai izolētu un pārveidotu to par standarta līdzstrāvas signāla izeju. Lielākā daļa izmantošanas rūpnieciskajā automatizācijā PLC.
Parametru
BA05-AI/I(V) | BA10-AI/I(V) | BA20-AI/I(V) | BA50-AI/I(V) | BA50L-AI/I(V) | ||
Papildu jauda | LĪDZSTRĀVA 12V | LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V | LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V | LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V | LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V | LĪDZSTRĀVA 12V LĪDZSTRĀVA 24V |
| LĪDZSTRĀVA 24V | ||||||
Patēriņu | ≤1W | ≤1W | ≤1W | ≤1W | ≤1W | |
Caur caurumu izmērs | φ5mm | φ10mm | φ20mm | φ50mm | φ50mm | |
Ievades | Strāva | MAIŅSTRĀVA 0 ~(0.5~10)A | MAIŅSTRĀVA 0~(8 ~50)A | AC 0 ~ (40 ~ 200)A | MAIŅSTRĀVA 0~(60~ 600)A | Maiņstrāva 0 ~(0.1~1)A (noplūdes strāvas ierobežojums) |
Izvades | Nominālvērtību | DC4-20mA,vai 0-20mA,0-5V,0-10V utt. | ||||
Slodzes izturība | Strāvas izeja≤500Ω,Sprieguma izeja≥1kΩ | |||||
Precizitātes klase | 0.5% | |||||
Reakcijas laiks | ≤350ms | |||||
Temperatūra | Darbība:-10 līdz +55°C Uzglabāšana:-25 līdz +70°C | |||||
Temperatūras koeficients | ≤200ppm/°C | |||||
Instalācijas | (Dzelzceļš) DIN35,piestipriniet uz kabīnes ar skrūvēm | |||||
Standartiem | GB/T 13850 | |||||
 | BA50-AI/I ●Ieeja: 0-1A noplūdes strāva ●Izeja: DC 4-20mA ●Noplūdes strāvas mērīšana ●Pārslodze: 1,2 reizes lielāka par nominālo vērtību |
BA20-AI/V ●Pielietojums: Rūpnieciskā automatizācija ●Ievade: maiņstrāvas strāvas mērīšana līdz 200A ●Pārslodze: 1,2 reizes lielāka par nominālo vērtību ●Izeja: DC 0-5V |
|

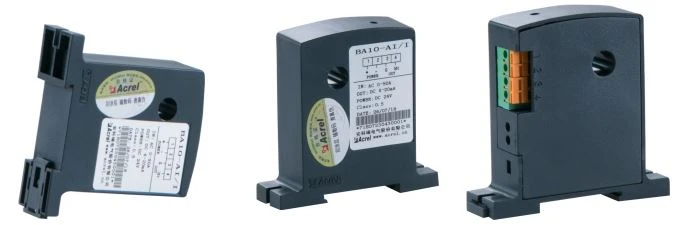

Izskatu
●Augstāka precizitāte ●Augstāks izolācijas līmenis ●Augstāks drošības līmenis ●Zemāks patēriņš
Dimensiju
Instalācijas

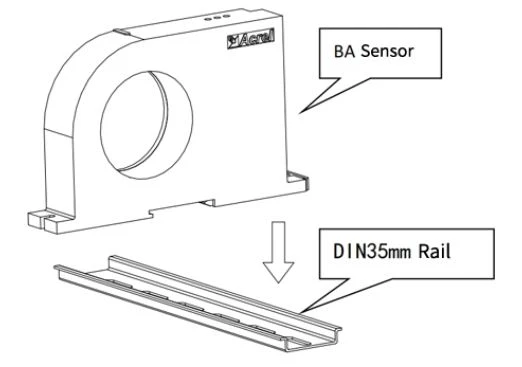

Izvēlieties piemērotu vietu, kur uzstādīt standarta DIN35mm sliedi un uzstādīt BA sensoru uz sliedes;
Skapja apakšējā panelī izvēlieties piemērotu vietu, kur atvērt divus vītņotus caurumus, kas atbilst uzstādītā sensora fiksētā cauruma stāvoklim; Pēc sensora ievietošanas uzstādiet pozicionēšanas skrūvi

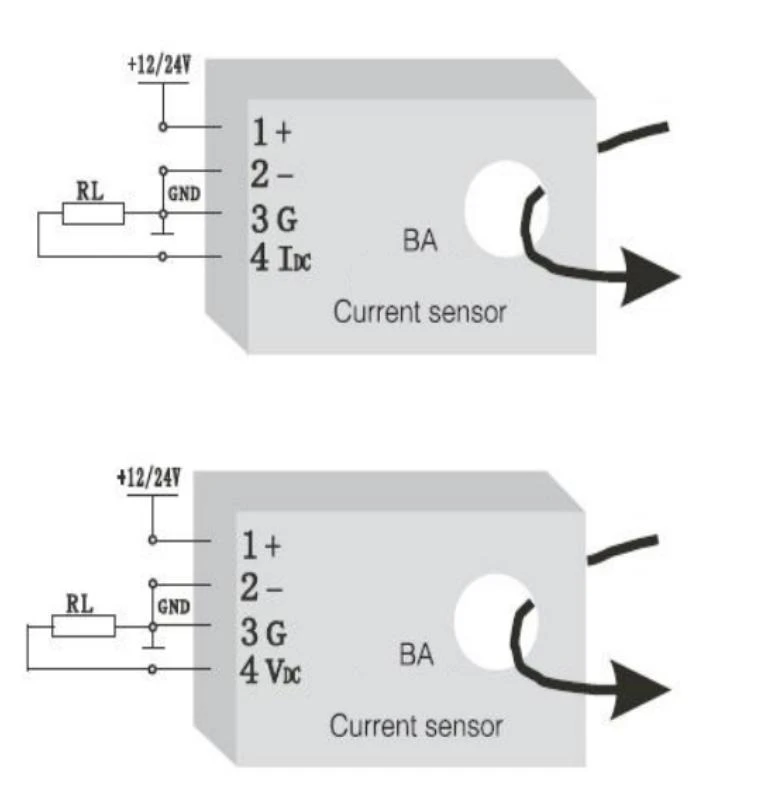

Elektroinstalācijas
1 —— + Pozitīvs barošanas avots (nav apgriezts)
2 —— - Power EARTH
3 —— G(Pašreizējā izeja negatīva, ko var koplietot ar barošanas avotu)
4 —— IDC(Pašreizējā izeja pozitīva),VDC(Sprieguma izeja pozitīva)
Lietojumprogrammu

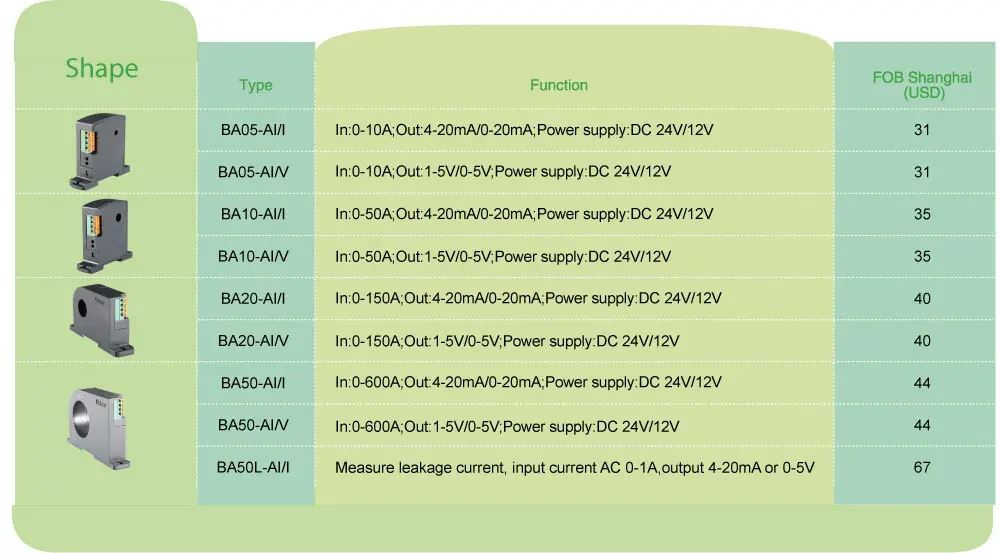

Piedāvājuma
