Informācija

Raksturīgs

1) Saziņa:RS485/Modbus-Rtu

2) Vairāku ķēžu:A plus B neatkarīga 2 ķēdes DC24V izeja

3) Novērtējums U un I:U: AC 220V/380V I:5A

Funkcija

· A plus B neatkarīgas 2 ķēdes trīsfāzu galvenās līnijas kopnes spriegums, strāva, aktīvā jauda, reaktīvā jauda, šķietamā jauda, jaudas koeficients, aktīvā enerģija, reaktīvā enerģija, spriegums no nulles līdz zemei, noplūdes strāva, nulles secības strāva, kopējā harmonikas saturs (THD), 2-63 harmonikas, apkārtējā temperatūra un mitrums.

· 8 pārslēgšanas statusa ieejas,

·4 pārslēgšanas statusa izejas, 2 noplūdes kontrole

·3 RS485 sakari

Uzstādīšana

DIN 35 mm

Izmērs (L*P*A):

180*90*45

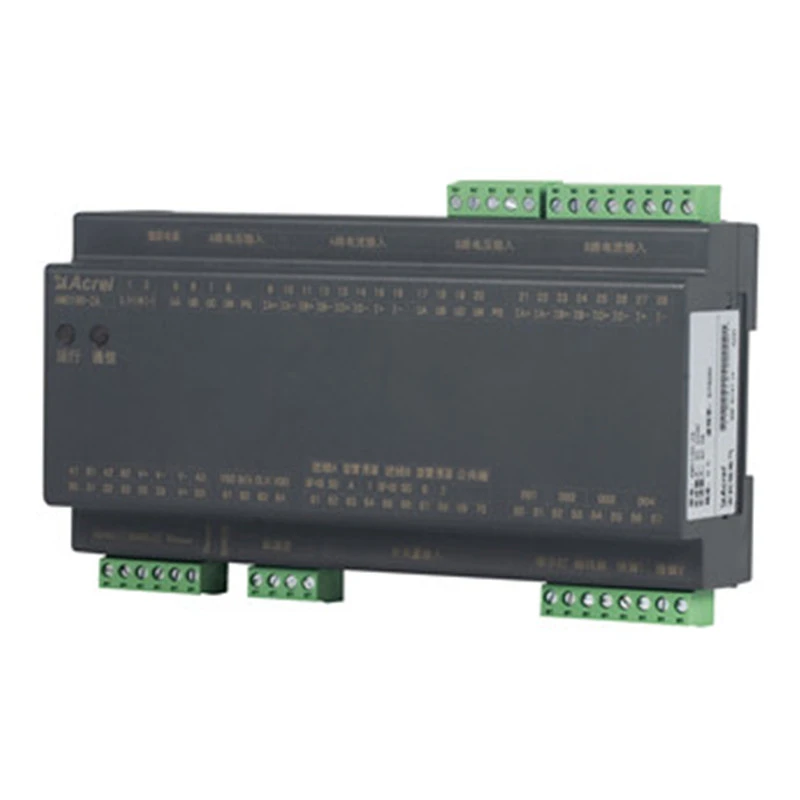

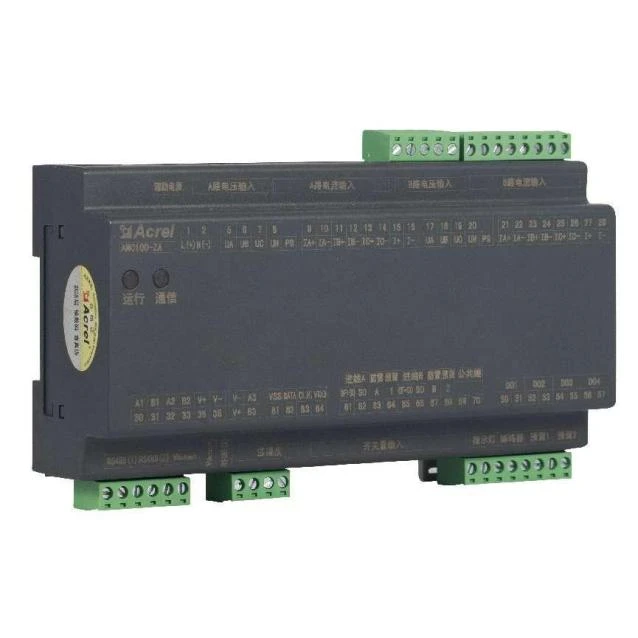

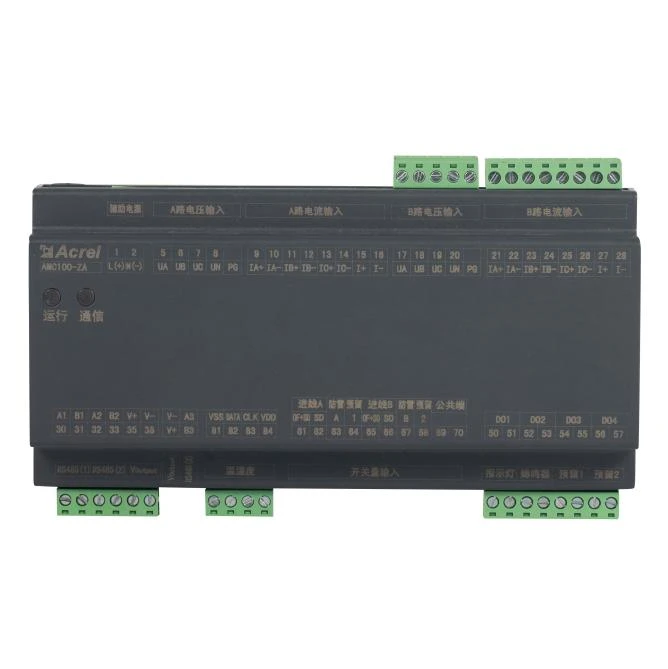

Izskats

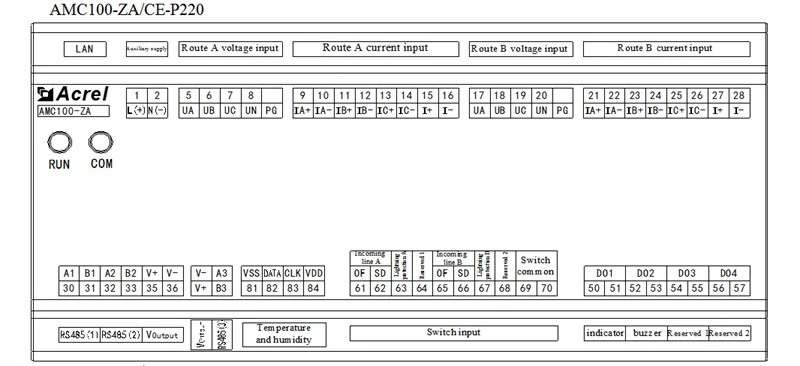

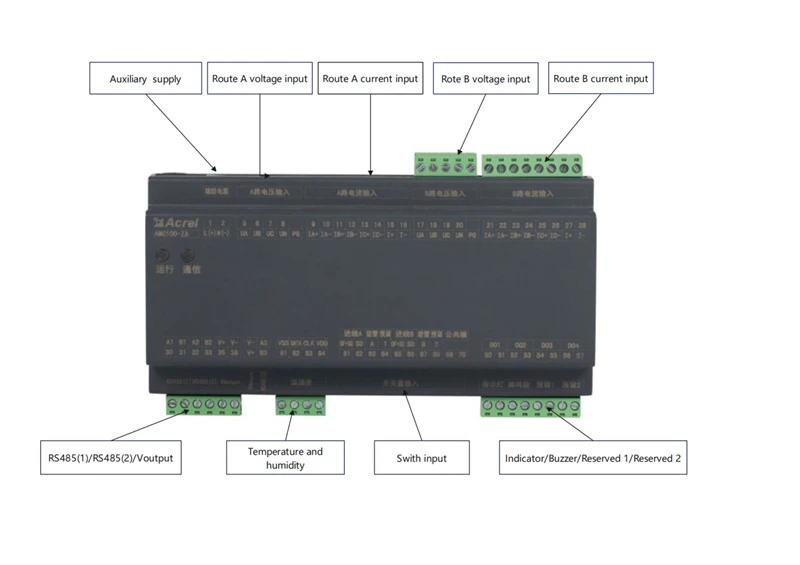

Elektroinstalācija

Parametrs

Sadales sistēma		AC
Kopnes spriegums	Nominālais spriegums	220V
	Mērīšanas diapazons	±20 procenti
	Pārslodze	Momentānais spriegums 2 reizes/sek
Pašreizējā ienākošā ķēde	Novērtēts	Sekundārais 5A
	Diapazons	0-6A
	Pārslodze	Nepārtraukta 1,2 reizes, momentāna 10 reizes/sek
Precizitāte	Ienākošā līnija	Sprieguma/strāvas līmenis {{0}}.2, aktīvā jauda/enerģijas līmenis 0,5, reaktīvā jauda/enerģijas līmenis 1
	Temperatūra	±1 grāds
	Mitrums	±5 procenti
Biežums		AC45-65Hz
Papildu barošanas avots		AMC100-ZA: signāls strāvas padevei (mazāks vai vienāds ar 15 W) AMC100-ZA-P220: 220 V neatkarīgs barošanas avots AMC100-ZA-P24: DC 12-24 V neatkarīgs barošanas avots
Izolācijas pretestība		Izolācijas pretestība starp visiem spailēm un korpusa vadošajām daļām nav mazāka par 100MΩ
Slēdža izeja		4 kanāli 3A 250VAC/3A 30VDC
Pārslēgt ievadi		8 sausi mezgli
Komunikācija		1 izolēts RS485/Modbus-RTU uz fona sistēmu 1 RS485/Modbus-RTU ar skārienekrānu 1 RS485/Modbus-RTU savienojums pakārtotais modulis Izvēles 1-kanāla Ethernet sakaru funkcija

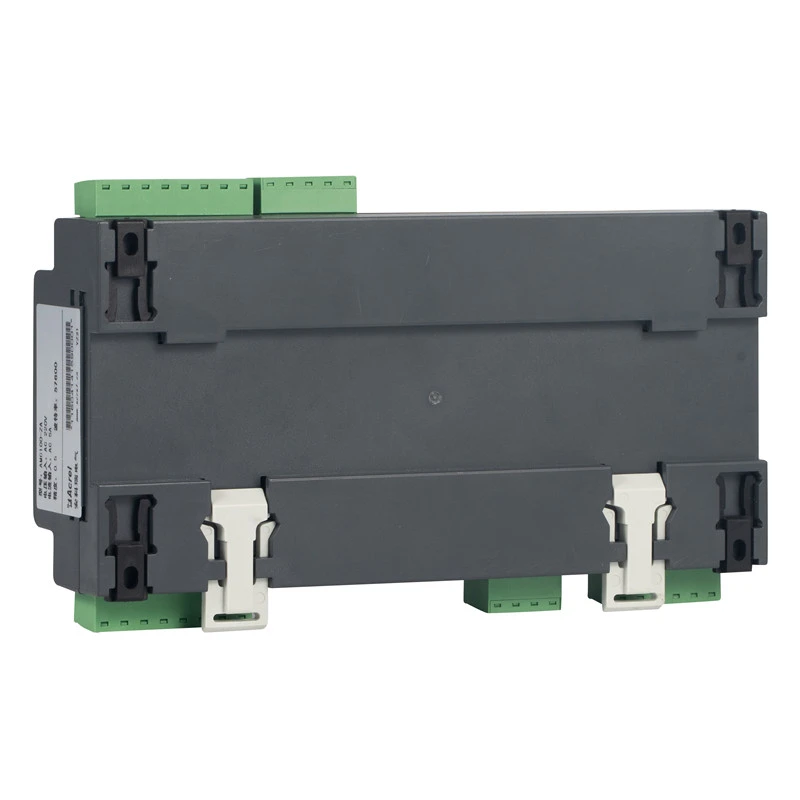

Uzstādīšana		DIN35mm sliedes vai apakšējās plāksnes uzstādīšana

Citāts

Forma	Tips	Funkcija	FOB Shang Hai (USD)
	AMC100-ZA	A plus B divfāzu maiņstrāvas ienākošās ķēdes pilnas jaudas parametru uzraudzība, 8 pārslēgšanas statusa ieejas, 4 pārslēgšanas statusa izejas, 2 noplūdes uzraudzība, 1 temperatūras un mitruma noteikšana, 3 RS485 sakari	148
	AMC-FA30	Pārraugiet pilnas jaudas parametrus kopumā 30 A plus B divu maiņstrāvas kontaktligzdu atzaru un 1 RS485 komunikācijas.	133
	AMC-FA48	Pārraugiet pilnas jaudas parametrus kopumā 48 A plus B divu maiņstrāvas kontaktligzdu atzaru un 1 RS485 komunikācijas.	177
	AMC-FAK30	Pārraugiet pilnas jaudas parametrus un slēdžu statusu kopumā 30 A plus B divu maiņstrāvas kontaktligzdu atzaru un 1 RS485 komunikācijas.	177
	AMC-FAK48	Pārraugiet pilnas jaudas parametrus un slēdžu statusu kopumā 48 A plus B divu maiņstrāvas kontaktligzdu atzaru un 1 RS485 komunikācijas.	237
	AMC100-ZD	Uzrauga spriegumu, strāvu, jaudu un elektrisko enerģiju 2 neatkarīgās ienākošajās līnijās A plus B, 8 pārslēgšanas ieejas, 4 pārslēgšanas izejas, 1 temperatūras un mitruma noteikšanas un 3 RS485 sakaru.	148
	AMC100-FD30	Pārraugiet A un B divu līdzstrāvas izejošo līniju pilnas jaudas parametrus Kopā 30 atzaros un 1 RS485 komunikācijā	133
	AMC-FD48	Pārraugiet A un B divu līdzstrāvas izejošo līniju pilnas jaudas parametrus Kopā 48 atzaros un 1 RS485 komunikācijā	177
	AMC100-FDK30	Pārraugiet pilnas jaudas parametrus un pārslēgšanas statusu (aktīvu) A plus B dubultā līdzstrāvas kontaktligzdai, 30 atzariem un 1 RS485 komunikācijai	177
	AMC100-FDK48	Pārraugiet pilnas jaudas parametrus un pārslēgšanās statusu (aktīvu) A plus B dubultā līdzstrāvas kontaktligzdai 48 atzari un 1 RS485 komunikācija	237
