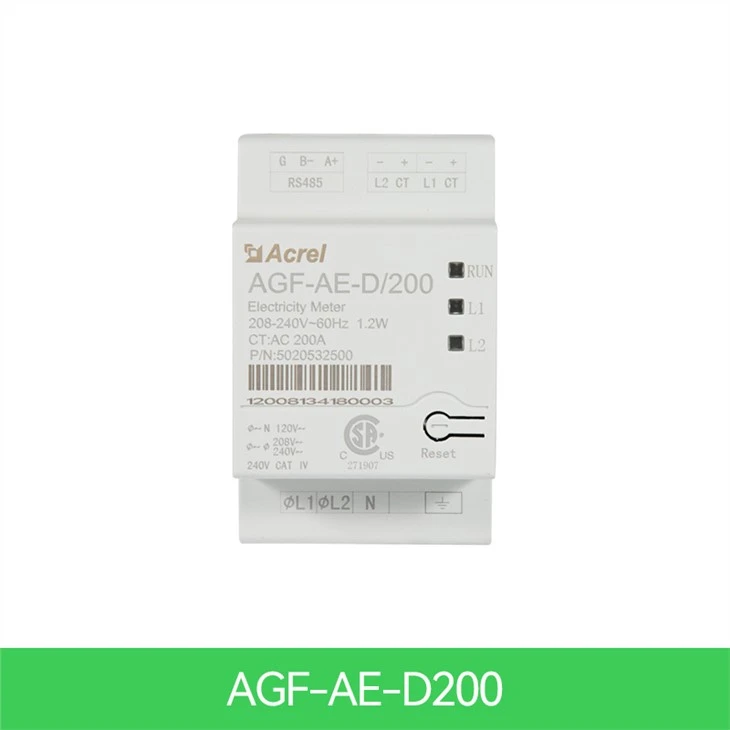

Saules sistēmas mērītājs

Vienā invertora sistēmā skaitītājs ir tieši savienots ar invertoru. Ja jūsu invertoram ir iebūvēts ieņēmumu kategorijas skaitītājs (RGM; invertors tiek saukts par ieņēmumu kategorijas invertoru), ārējo skaitītāju var savienot tajā pašā autobusā, kur RGM. Acrel ir AGF-AE-D/200 pabeidzis EMC veikto emisiju un izstaroto emisiju testa ziņojumu un FCC B klasi rūpniecībai un dzīvojamai mājai.

Skaitītāju elektroserviss			Vienības
	AGF-AE-D/100	AGF-AE-D/200
Nominālā sprieguma līnija	120		V
Nominālā sprieguma līnija	208/240		V
Paplašināts sprieguma diapazons	88%~110%
Maiņstrāvas frekvence	60		Hz
Atbalstītie režģi	L1/L2/N/PE
Enerģijas patēriņš	1.2		W
Saziņas
Skaitītāja sakaru saskarnes	RS 485
Reakcijas laiks	≤1		S
Skaitītāja precizitāte
Nominālā RMS strāva	100	200	A
1%-100% no CT strāvas	±0.5	±0.5	%
Pašreizējie transformatori
Piegādāto pašreizējo transformatoru skaits	2
Dimensijas	I.D:15O. D:35	70,5×54,5×39(H×W×D)	Mm
Standarta atbilstība
Drošums	UL1741
Uzstādīšanas specifikācijas
Izmēri(H×W×D)	54.1×87.8×52		Mm
Svars	0.2		Kg
Darba temperatūras diapazons	-30 ~ 55		°C
Relatīvais mitrums(bez kondensācijas)	5-90		%
Montāžas veids	DIN-sliede, 35mm

	Precizitāti AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekvence 60Hz Barošanas avots(pašapgāde) AC85 ~ 265V vai DC100 ~ 350V; enerģijas patēriņš ≤10VA Ievades patēriņš mazāk nekā 0,2VA
Ievades patēriņš Mazāk nekā 0,2VA Dimensija(L*W*H) 54.1*87.8*52mm Instalācijas DIN 35 mm

Mūsu PV/Saules invertora enerģijas mērītājs viena invertora sistēmā, skaitītājs ir tieši savienots ar invertoru. Ja invertoram ir iebūvēts ieņēmumu kategorijas skaitītājs (RGM; invertors tiek saukts par ieņēmumu pakāpes invertoru), mūsu klienti var pieslēgt ārējo skaitītāju tajā pašā autobusā, kur RGM.

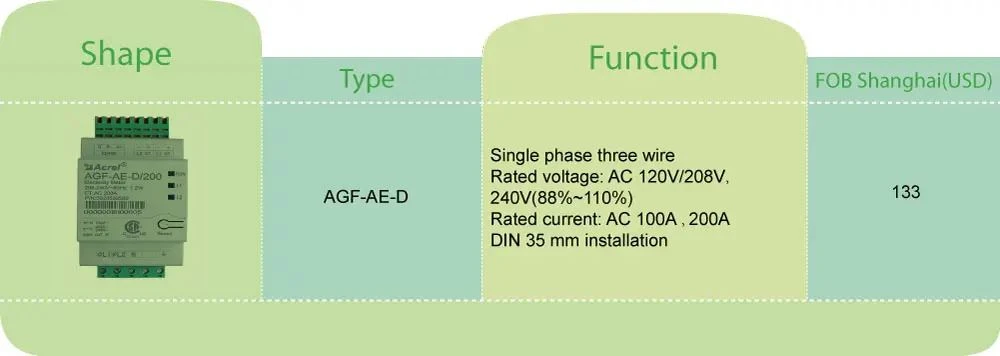

Tips	Funkcijas apraksts
AGF-AE-D/100	1. Jaudas kontrole fotoelementu / enerģijas uzkrāšanas sistēmai 2. Pilnas jaudas mērīšana, ātrdarbīga datu atsvaidzināšana 3. Uzstādīts Din Rail 4. Vienkārša uzstādīšana ar 2 ārējiem sadalītā kodola strāvas transformatoriem 0-100A
AGF-AE-D/200	1. Jaudas kontrole fotoelementu / enerģijas uzkrāšanas sistēmai 2. Pilnas jaudas mērīšana, liela ātruma datu atsvaidzināšana 3. Uzstādīta Din sliede 4. Vienkārša uzstādīšana ar 2 ārējiem sadalītā kodola strāvas transformatoriem 0-200A

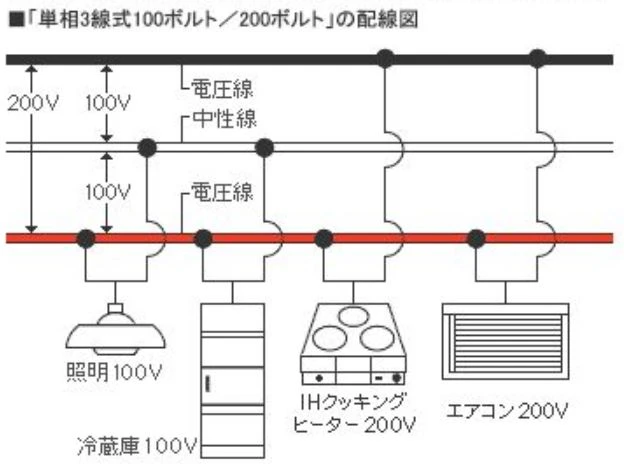

* Vienfāzes 2 kanālu 3 vadu

* Nominālais spriegums AC 120V / 208V,240V(88%~ 110%)*Nominālā strāva:AC 100A

* Nominālā frekvence:60HZ

* Komunikācija:RS485,SunSpec protokols

* UL1741 uzstādīts invertoru, pārveidotāju, kontrolleru un starpsavienojumu sistēmas iekārtu izvadē izmantošanai ar sadalītajiem energoresursiem

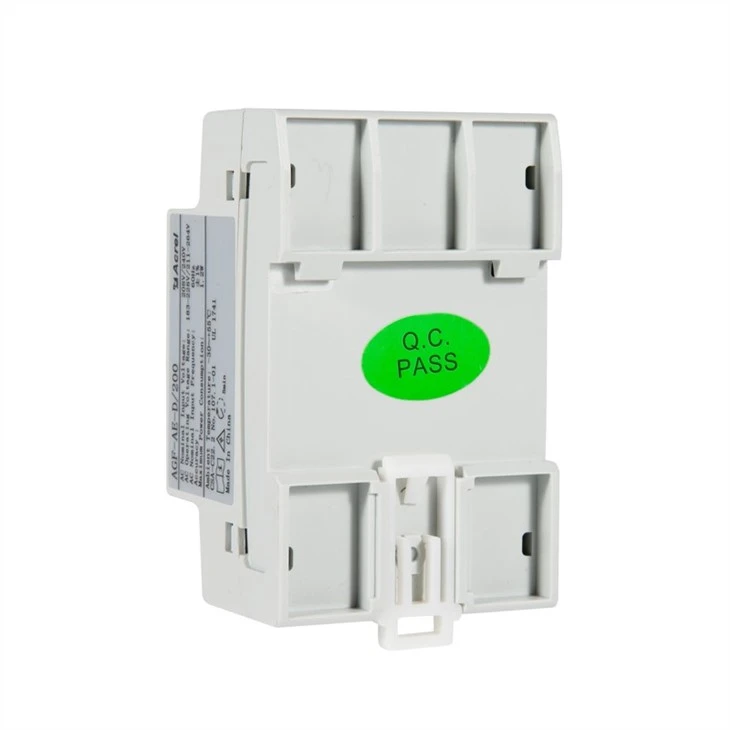

(35mm Din sliežu uzstādīšana)

1. Izslēdziet maiņstrāvas jaudu pirms iespīlēšanas pie pašreizējiem transformatoriem.

2. Uzstādiet KET ap mērāmo vadītāju. Dalītā kodola KTU var tikt atvērtas 3 iekārtām ap avadtori. Anylon kabeļa kaklasaite var būt nostiprināta ap CT augšdaļu, lai novērstu nejaušu atvēršanu.

3. Instalējiet CT ar bultiņu, kas norāda uz režģi patēriņam vai eksporta mērījumiem.

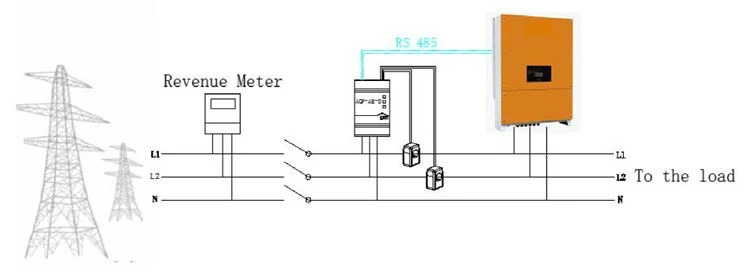

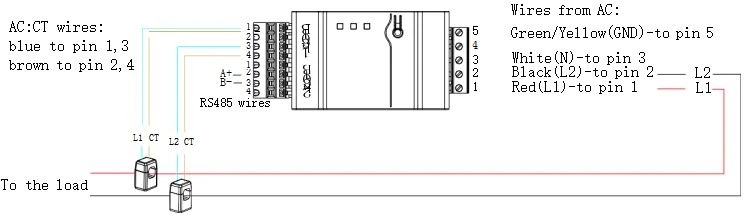

Ja pievienojat skaitītāju invertoram, skatiet savienojuma shēmu.

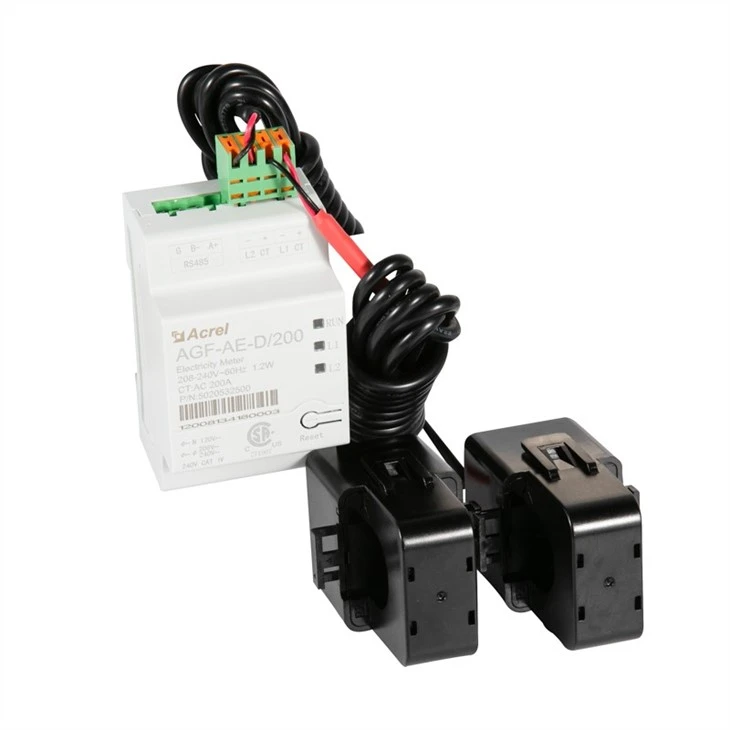

Pašreizējais transformators ir iepakots kopā ar skaitītāju.
