Apraksts

Jauda	MAIŅSTRĀVA/DC100~265V ≤6VA ≤8VA
Enerģijas patēriņš	≤2W
Punktus	≤240 punkti
Izšķirtspēju	0,1°C
Temperatūras diapazons	-50°C~+125°C
Precizitāti	±1°C
Bezvadu frekvence	470M
Attālums	Sēkļa sensors 150 m( atvērts), retranslatoru attālums 1 km( atvērts)
Sakaru ports	RS485
Protokols	MODBUS-RTU
Baud(bps)	2400、4800、9600、19200
Releja izvade	2 pasīvās izejas ,5 A/AC250V,5A/DC30V ietilpība
Darba vide	Temperatūra:-20 °C ~+55 °C; Mitrums≤95%

Saistītās preces

ATC600-C datu adapteris

●Bezvadu temperatūras mērīšana;

●240 punktu mērīšana;

●1 RS485 sērijveida sakari, Modbus-RTU;

●2 trauksmes releji;

●Barošanas avota adapteris ar maiņstrāvu / līdzstrāvu 220V, AC / DC110V

●Din Rail uzstādīšana

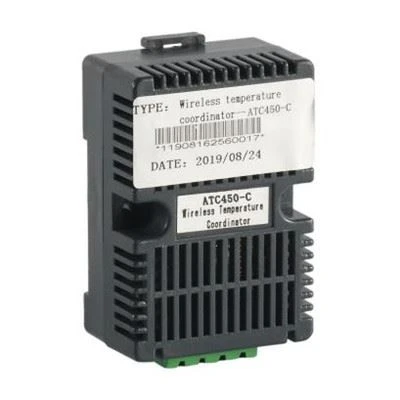

ATC450-C

●Bezvadu temperatūras mērīšana;

●60 punktu mērīšana;

●1 RS485 sērijveida sakari, Modbus-RTU;

●Barošanas avots pielāgojas ar DC24V.

Izskatu

$47S_TFXM$COXV)S`{YSK)AG$

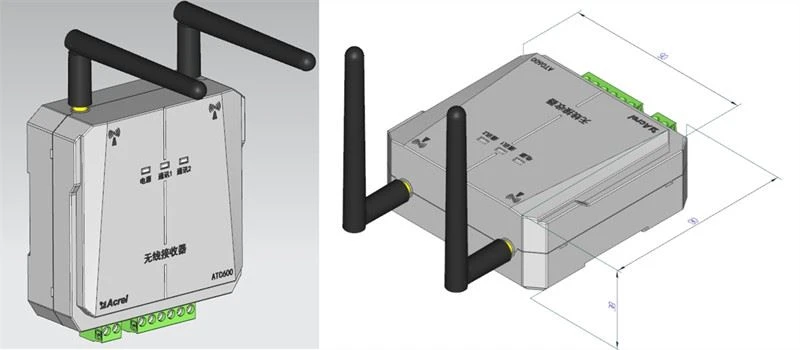

Dimensiju

90*90*39mm (L*W*H)

Bezvadu temperatūras mērīšanas uztvērējs ATC600 termināla bloks. 1、2 ir strāvas spailes,3、4 ir DO1 izeja,5、6 ir DO2 izeja, 7、8 ir RS485 saskarnes A un B terminālis.

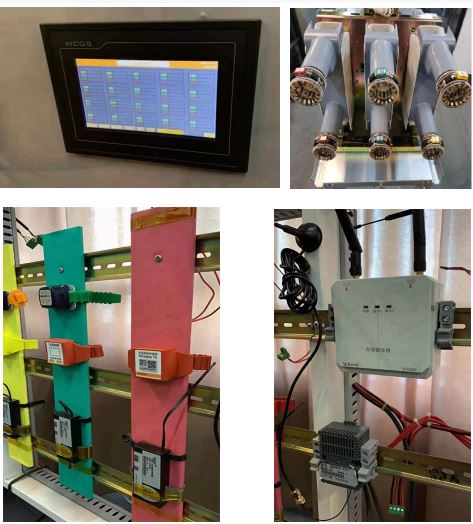

Instalācijas

3HOZ@8GYP(@O528}9B~3{1B

Tipisks risinājums

UZ%13}]OO}5AB9RX(N196PQ

ARTM sērijas elektriskā kontakta tiešsaistes temperatūras mērīšanas ierīce sastāv no bezvadu temperatūras mērīšanas sensora un uztveršanas/displeja termināļa. Visus temperatūras datus var augšupielādēt bezvadu temperatūras mērīšanas sistēmā, lai realizētu elektrisko kontaktu visaptverošu uzraudzību transformācijas un izplatīšanas procesā.

UZSTĀDĪŠANA-- UZTVĒRĒJS

Ieteikumu:

Zemsprieguma galvenais ienākošais skapis ir aprīkots ar 6 punktiem; kondensatora skapis ir aprīkots ar 3 punktiem; izejošais skapis ir aprīkots ar 3 punktiem katrai ķēdei.
